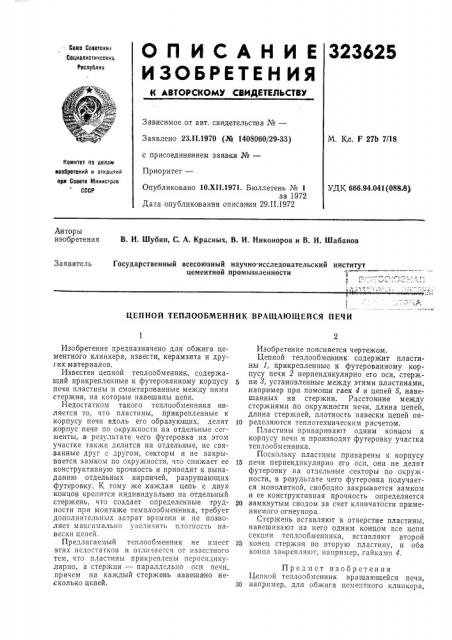

О П И С А Н И Е 323625

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

- Союз Советски

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 23.11.1970 (Ko 1408060/29-33) с присоединением заявки №вЂ”

Приоритет—

М. Кл. F 27Ь 7/18

Комитет по делам изобретений и открытий

IlpN Совете б1ииистрав

СССР

УД К 666.94.041 (088.8) Опубликовано 10.XII.1971. Бюллетень № 1 за 1972

Дата опубликования описания 29.П.1972

Авторы изобретения В. И. Шубин, С. А. Красных, В. И. Никоноров и В. И. Шабанов

Заявитель

Государственный всесоюзный научно-исследовательский институт цементной промышленности с

ЦЕПНОЙ ТЕПЛООБМЕННИК ВРАЩАЮЩЕЙСЯ ПЕЧИ

Изобретение предназначено для обжига цементного клинкера, извести, кврамзита и других материалов.

Известен цепной теплообменник, содержащий прикрепленные к футерованному корпусу печи пластины и смонтированные между ними стержни, на которые навешаны цепи.

Недостатком такого теплообменника является то, что пластины, прикрепленные к корпусу печи вдоль его образующих, делят корпус печи по окружности на отдельные сегменты, в результате чего футеровка на этом участке также делится на отдельные, не связанные друг с другом, секторы и не закрывается замком по окружности, что снижает ее конструктивную прочность и приводит к выпаданию отдельных кирпичей, разрушающих футеровку. К тому же каждая цепь с двух концов крепится индивидуально на отдельный стержень, что создает определенные трудности при монтаже темплообменника, требует дополнительных затрат времени и не позволяет максимально увеличить плотность навески цепей.

Предлагаемый теплообменник не имеет этих недостатков и отличается от известного тем, что пластины прикреплены перпендикулярно, а стержни — параллельно оси печи, причем на каждый стержень навеша но несколько цепей.

Изобретение поясняется чертежом.

Цепной теплообменник содержит пластины 1, прикрепленные к футерованному корпусу печи 2 перпендикулярно его оси, стерж6 ни 8, установленные между этими пластинами, например при помощи гаек 4 и цепей 5, навешанных на стержни. Расстояние между стержнями по окружности печи, длина цепей, длина стержней, плотность навески цепей on10 ределяются теплотехническим расчетом.

Пластины приваривают одним концом к корпусу печи и производят футеровку участка теплообменника.

Поскольку пластины приварены к корпусу

15 печи перпендикулярно его оси, они не делят футеровку на отдельные секторы по окружности, в результате чего футеровка получается монолитной, свободно закрывается замком и ее конструктивная прочность определяется

20 замкнутым сводом за счет клпнчатости применяемого огнеупора.

Стержень вставляют в отверстие пластины, навешивают на него одним концом все цепи секции теплообменника, вставляют второй

25 конец стержня во вторую пластину, и оба конца закрепляют, например, гайками 4.

Предмет изобретения

Цепной теплообменник вращающейся печи, з0 например, для обжига цементного клинкера, 323625

ОСо

neс/ еров

Составитель H. Бойпова

Редактор Г. Кузычина Техред 3, Тараненко Корректоры Т. Гревпова и И. Шматова

Изд. № 1799 Тира>к 448 Подписное

ЦНИИПИ Комитета по делам пзооретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушскпя наб., д. 4, 5

Типография № 24 Главполитрафпрома, Москва, Г-19, ул. Мариса — Энгельса, 14 содержащий прикрепленные к футерованному корпусу печи пластины и смонтированные между нимри стержни, на которые навешаны цепи, отличающийся тем, что, с целью повышения прочности футеровки, упрощения монтажа и возможности увеличения плотности навески цепей, пластины и икреплены перпендикулярно, а стержни — параллельно оси печи, причем на каждый стержень навешано не5 сколько цепей.
