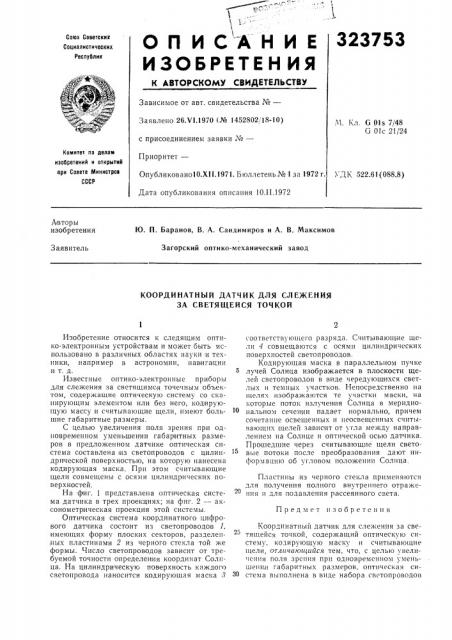

ОП ИСАНИЕ

Союз Советскик

Социалистических

Республик

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 26.VI.1970 (№ 1452802,, 18-10) М. Кл. 6 Ols 7/48

G О! с 21/24 с присоединением заявки ¹â€”

Комитет по делам изобретений и открытий при Совете Министроа

СССР

Приоритет—

Опубликовано10.ХI I.1971. Бюллетень № 1 за 1972 г.

Дата опубликования описания 10.II.1972

УДК 522.61(088.8) А вторы изобретения

Ю. П. Баранов, В. А. Сандимиров и А. В. Максимов

Загорский оптико-механический завод

Заявитель

КООРДИ HATH Ы Й ДАТЧ И К ДЛЯ СЛ Е)КЕН ИЯ

ЗА СВЕТЯЩЕЙСЯ ТОЧКОЙ соответстврощего разряда. Считывающие щели 4 совмещаются с осями цилиндрических поверхностей светопроводов.

Кодирующая маска в параллельном пучке лучей Солнца изображается в плоскости щелей светопроводов в виде чередующихся светлых и темных участков. Непосредственно»а щелях изображаются те участки маски, на которые поток излучен ия Солнца в меридиональном сечении падает нормально, причем сочетание освещенных и неосвещенных считывающих щелей зависит от угла между направлением на Солнце и оптической осью датчика.

Прошедшие через считывающие щели световые потоки после преобразования дают информацию об угловом положении Солнца.

Пластины из черного стекла применяются для получения полного внутреннего отражения и для подавления рассеянного света.

Координатный датчик для слежения за светящейся точкой, содержащий оптическую систему, кодирующую маску и считывающие щели, отличающийся тем, что, с целью увели1сш1я поля зрения при одновременном уменьшении габаритных размеров, оптическая система выполнена в виде набора свстопроводов

Изобретение относится к следящим оптико-электронным устройствам и может быть использовано в различных областях науки и техники, например в астрономии, нав игации и т. д. 5

Известные оптико-электронные приборы для слежения за светящимся точечным объектом, содержащие оптическую систему со сканирующим элементом или без него, кодирующую массу и считывающие щели, имеют большие габаритные размеры.

С целью увеличения поля зрения при одновременном уменьшении габаритных размеров в предложенном датчике оптическая система составлена из светопроводов с цилиндрической поверхностью, на которую нанесена кодирующая маска. При этом считывающие щели совмещены с осями цилиндрических поверхностей.

На фиг. 1 представлена оптическая система датчика в трех проекциях; на фиг. 2 — аксонометр ическая проекция этой системы.

Оптическая система координатного цифрового датчика состоит из светопроводов 1, имеющих форму плоских секторов, разделен.,ных пластинами 2 из черного стекла той же формы. Число светопроводов зависит от требуемой точности определен|пя координат Солнца. На цилиндрическую поверхность каждого светопровода наносится кодирующая маска >

Предмет изобретения

323753 иг 2

Составитель М. Илленко

Корректор Т. Гревцова

Техред Е. Борисова

Редактор Т. Орловская

Изд. № 1815 Тираж 448 Подписное

Заказ 592/3

UHHHIIH Комитета по делам изо ретении и о б и открытий IlpiH Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Хзрьк, фил. пред. «Патент» с цилиндрической поверхностью, каждый иа которых имеет форму плоского сектора, кодирующая маска непосредственно нанесена на цилиндрические поверхности светопроводов, а считывающие щели совмещены с осям и цилиндрических поверхностей.
