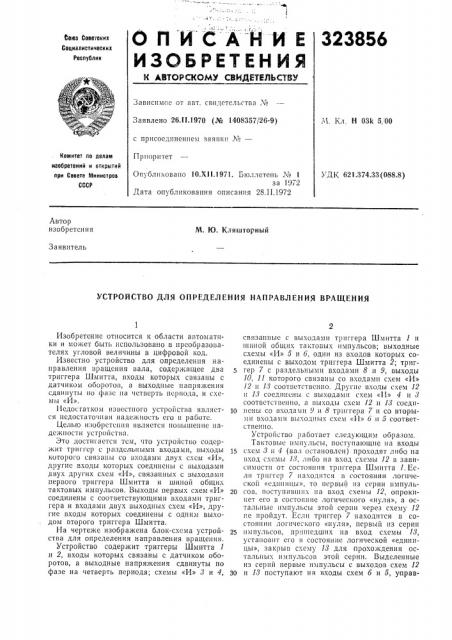

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ НАПРАВЛЕНИЯ ВРАЩЕНИЯ

Изобретение относится к области автоматики и может быть использовано в преобразователях угловой величины в цифровой код.

Известно устройство для определения направления вращения вала, содержащее два триггера Шмитта, входы которых связаны с датчиком оборотов, а выходные напряжения сдвинуты ио фазе иа четверть периода, и схем >1 «И».

Недостатком известного устройства являстc5I иедостато шая надежность его в работе.

Целью изобрстсиия является повышение надежности устроиства.

Это дости1ается тем, lTo устройство содержит триггер с раздельными входами, выходы которого связаны со входами двух схем «И», другис входы которых соед5шсны с выходами двух других схем «И», связанных с выходами первого триггера Шмитта и шиной общих тактовых импульсов. Выходы первых схем «И» соединены с соответствующими входами триггера и входами двух выходных схем «И», другие входы которых соединены с одним выходом второго триггера Шмитта.

На чертеже изображена блок-схема устройства для определения направления вращения.

Устройство содержит триггеры Шмитта 1 н 2, входы которых связаны с датчиком оборотов, а выходные напряжения сдвинуты по фазе на четверть периода; схемы «И» 8 и 4, связанные с выходами триггера Шмитта 1 и шиной общих тактовых импульсов; выходные схемы «И» 5 и 6, одни из входов которых соединены с выходом триггера Шмитта 2; триггер 7 с раздельными входами 8 и 9, выходы

10, 11 которого связаны со входами схем «И»

12 и 18 соответственно. Другие входы схем 12 и 18 соедштсны с выходами схем «И» 4 и 8 соответственно, а выходы схем 12 и 18 соеди1î нсны со входами 9 и 8 триггера 7 и со вторыми входами выходных схем «11» 6 и 5 соответCrneffffO.

Устройство работает следующим образом.

Тактовые импульсы, поступающие иа входы

15 схем 8 и 4 (вал остановлен) проходят либо на вход схемы 18, либо на вход схемы 12 в зависимости от состояния трштера Шмитта 1. Если триггер 7 находится в состоянии логической «ед5шицы», то первый из серии импуль20 сов, поступивши.; иа вход схемы 12, опрокинет его в состояние логического «нуля», а оста lf>Hbfc импульсы этой серии через схему 12 не пройдут. Если триггер 7 находится в сОстоянии логического «нуля», первый из серии

25 импульсов, пршпедших на вход схемы 1 5, установит его в состояние логической «единицы», закрыв схему 18 для прохождения остальных импульсов этой серии. Выделенные из серий первые импульсы с выходов схем 12

30 и 18 поступают на входы схем 6 и 5, управ4

Составитель Г. Челей

Редактор В. Левитов

Корректоры: Т. Бабакина и И. Шматова

Текред Е. Борисова

Заказ 236 13 Изд. М 1817 Тн ра >к 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4/5

Типограф п1, пр. Сапунова, 2 ляемых выходным напряжением триггера

Шмитта 2. Так как выходные напряжения триггеров Шмитта 1 и 2 сдвинуты по фазе на четверть периода, при вращении вала в зависимости от направления вращения импульсы проходят на выход только через одну из схем

«И» 5 пли б. Временной интервал между импульсом на выходе схемы 5 и импульсом на выходе схемы 6 определяет зону нечувствительности устройства в случае реверсирования вала, которая всегда меньше зоны нечувствительности датчика оборотов.

Предмет изобретения

Устройство для определения направления вращсния вала, содержащее два трйггера

Шмитта, входы которых связаны с датчиком оборотов, а выходные напряжения сдвинуты по фазе на четверть периода, и схемы «И», отличаюи,ееся тем, что, с целью повышения наде>кности, оно содер>кит триггер с раздельными входами, выходы которого связаны со входами двух схем «И», вторые входы которых соединены с выходами двух других схем

«И», связанных с выходами первого триггера

10 Шмитта и шиной общих тактовых импульсов, а выходы первых схем «И» соединены с соответствующими входами триггера и входами двух выходных схем «И», другие входы которuIx соединены с одним выходом второго

15 триггера Шмитта.
