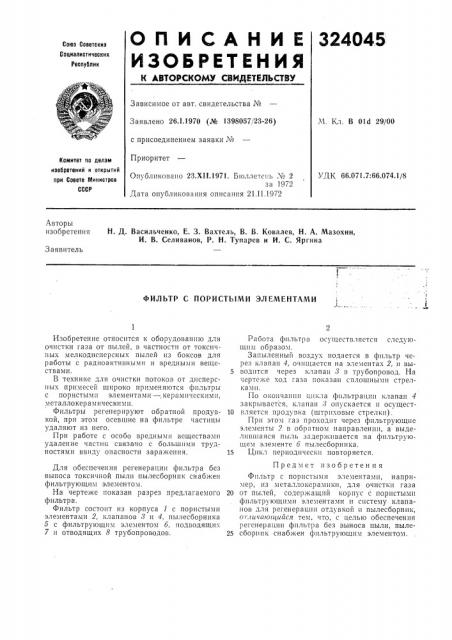

О П И С А Н И Е 324045

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.1.1970 (№ 1398057/23-26) с присоединением заявки №

Приоритет

Ч. Кл. В Old 29/00

Комитет по делам изобретений и открытий при Совете тйинистров

СССР

УДК 66.071.7:66.074.1/8

Опубликовано 23.Х11.1971. Бюллетень № 2 за 1972

Дата опубликования описания 21.II.1972

Авторы изобретения

Н. Д. Васильченко, Е. 3. Вахтель, В. В. Ковалев, Н. А. Мазохин, И. В. Селиванов, Р. H. Тупарев и И. С. Яргина

Заявитель

ФИЛЪТР С ПОРИСТЫМИ ЭЛЕМЕНТАМИ

Изобретение относится к оборудованию для очистки газа от пылей, в частности от токсичных мелкодиспсрсных пылей из боксов для работы с радиоактивными и вредными веществами.

В технике для очистки потоков от дисперсных примесей широко применяются фильтры с пористыми элементами —,керамическими, металлокерамическими.

Фильтры регенерируют обратной продувкой, при этом осевшие на фильтре частицы удаляют из него.

При работе с особо вредными веществами удаление частиц связано с большими трудностями ввиду опасности заражения.

Для обеспечения регенерации фильтра без выноса токсичной пыли пылесборник снабжен фильтрующим элементом.

На чертеже показан разрез предлагаемого фильтра.

Фильтр состоит из корпуса 1 с пористыми элементами 2, клапанов 8 и 4, пылесборника

5 с фильтрующим элементом б, подводящих

7 и отводящих 8 трубопроводов.

Работа фильтра осуществляется следующим образом.

Запыленный воздух подается в фильтр через клапан 4, очищается на элементах 2, и выводится через клапан 8 в трубопровод. На чертеже ход газа показан сплошнымп стрелками.

По окончании цикла фильтрации клапан 4 закрывается, клапан 8 опускается и осущест10 вляется продувка (штриховые стрелки) .

При этом газ проходит через фильтрующис элементы ? в обратном направлении, а выделившаяся пыль задерживается на фильтрующем элементе б пылесборника.

15 Цикл периодически повторяется.

Предмет изобретения

Фильтр с пористыми элементами, напри»ер, из металлокерамики, для очистки газа

20 от пылей, содержащий корпус с пористыми фильтрующими элементами и систему клапанов для регенерации отдувкой и пылесборник, отлипаю цийся тем, что, с целью обеспечения регенерации фильтра без выноса пыли, пыле25 сборник снабжен фильтрующим элементом.
