Реферат



Союз Советских

Социалистическик

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 14.1V,19?0 (№ 1424719/29-33) с присоединением заявки №вЂ”

Приоритет

М. Кл. В 02с 2(10

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

УДК 621.926.3 (088.8) Опубликовано 23.Х11.1971. Бюллетень Л 2 за 1972

Дата опубликог>анпя описания 28.11.1972

Авторы изобретения

Заявитель

К. A. Рундквист, Б. Г. Иванов, Н А. Иванов и Л. П. Зарогатский

Всесоюзный научно-исследовательский и проектный институт механической обработки полезных ископаемых

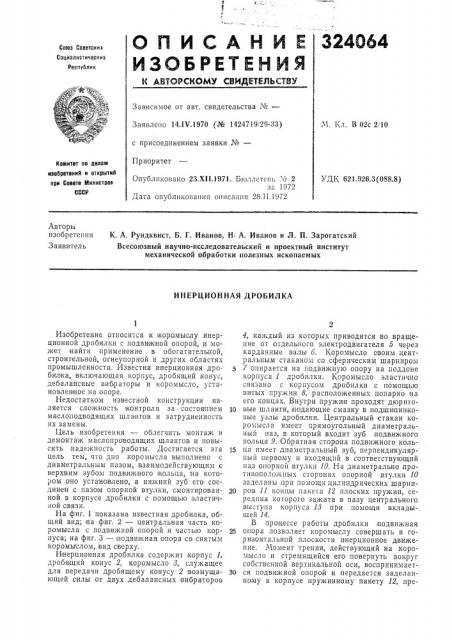

ИНЕРЦИОННАЯ ДРОБИЛКА

Изобретение относится к коромыслу инерционной дробилки с подвижной опорой, и может найти применение в обогатительной, строительной, огнеупорной и других областях промышленности. Известна инерционная дробилка, включающая корпус, дробящий, конус, дебалансные виб раторы и коромысло, установлен ное на опоре.

Недостатком известтной конструкции является cJIoiKность :контроля за состоянием маслоподводящих шлангов и затрудненность их замены.

Цель изобретения — облегчить монтаж и демонтаж маслопроводящих шлангов и повысить, надежность работы. Достигается эта цель тем, что дно,коромысла выполнено с диаметральным пазом, взаимодействующим с верхним зуоом подвижного кольца, на котором оно установле но, а нижний зуб его соедине н с пазом опорной втулки, смонтированной .в корпусе дробилки с помощью эластичной связи.

На фиг. 1 показана известная дробилка, общий вид; на фиг. 2 — центральная часть коромысла с подвижной опорой и часть|о корпуса; на фиг. 3 — подвижная опора со снятым коромыслом, вид сверху.

И нерционная дробилка содержит корпус 1, дробящий конус 2, коромысло 8, служащее для передачи дробящему конусу 2 возмущающей силы от двух дебалансных вибраторов

4, каждый из .которых приводится во вращение от отдельного электродвигателя 5 через карданные валы 6. Коромысло своим центральным стаканом со сферическим шарниром

7 опирается на подвижную опору на поддоне корпуса 1 дробилки, Коромысло эластично связано с корпусом дробилки с помощью витых пружин 8, расположенных попарно на

его концах. Внутри пружин проходят дюрито10 вые шланги, подающие смазку в подшипниковые узлы дробилки. Центральный стакан коромысла имеет прямоугольный диаметральный паз, в который, входит зуб подвижного кольца 9. Обратная сторона подвижного коль15 ца имеет диаметральный зуб, перпендикулярный первому и входящий в соответствующий паз опорной втулки 10. На диаметрально противоположных сторонах опорной втулки 10 заделаны при помощи цилиндрических шарни20 ров 11 концы пакета 12 плоских пружин, середина которого зажата в пазу центрального выступа корпуса 18 при помощи вкладышей 14.

В процессе работы дробилки подвижная

2s опора позволяет коромыслу совершать в горизонтальной плоскости инерционное движение. Л!омент трения, действующий на коромысло и стремящийся его повернуть вокруг собственной вертикальной оси, воспринимает30 ся подвижной опорой и передается заделанному в корпусе пружинному пакету 12, пре324064

Составители Г. Студенецкая

Тскрсд E. Борисова

Редактор 3. шибаева

Корректор Е. Усова

Заказ 302/8 Изд. ¹ 42 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пятствующему этому повороту. Момент трения изгибает пакет пружин на некоторый определенный угол,,который незначительно меняется в процессе работы дробилки. Подвижная опора коромысла размещена в масляной ванне корпуса 18, что обеспечивает долговечность работы трущихся поверхностей узла.

Предмет изобретения

Инерционная дробилка, включающая корпус, дробящий конус, дебала нсные вибраторы и коромысло, устано|вленное на опоре, отличаюи аяся тем, что, с целью облегчения монтажа и демонтажа маслоподводящих шлангoia и повышения надеж ности работы, 5 дно коромысла выполнено с диаметральным пазом, взаимодействующим с верхним зубом подвижного кольца опоры, на котором оно установлено, а нижний зуб его соединен с пазом опорной втулки, смонтированной в,кор10 пусе дробилки с помощью эластичной связи.
