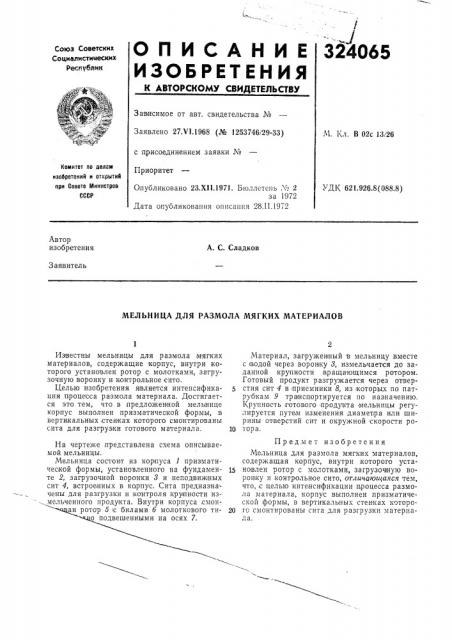

ОПИСАНИЕ

ИЗОЫЕт ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

324065

Союз Советских

Сощиалистииеских

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.V1.1968 (№ 1253746/29-33) М. Кл. В 02с 13(26 с присоединением заявки ¹

Приоритет

Комитет по делом изобретений н открытий при Совете Министров

СССР

УДК 621.926.8(088.8) Опубликовано 23.XI1.1971. Бюллетень М 2 за 1972

Дата опубликования описания 28.11.1972

Автор изобретения

А. С. Сладков

Заявитель

МЕЛЬНИЦА ДЛЯ РАЗМОЛА МЯГКИХ МАТЕРИАЛОВ

Материал, загруженный B мельницу вместе с водой через ворон|ку 3, измельчается до заданной крупности вращающимся ротором.

Готовый продукт разгружается через отверстия сит 4 в приемники 8, из которых по патрубкам 9 транспортируется по назначению.

Крупность готового продукта мельницы регулируется путем изменения диаметра или ширины отверстий сит и окружной скорости ро10 тор а.

На чертеже представлена схема описываемой мельницы.

Мельница состоит из корпуса 1 призматической формы, установленного на фундамен- 15 те 2, загрузочной воронки 8 и неподвиж|ных сит 4, встроенных в корпус. Сита предназначены для разгрузки и контроля крупности измельченного продукта. Внутри корпуса,смон« дан ротор 5 ic билами 6 молоткового ти- 20 о подвешенными на осях 7.

Известны мельницы для размола мягких материалов, содержащие корпус, внутри которого установлен ротор с молотками, затрузочную воронку и контрольное сито.

Целью изобретения является интенсификация проце сса размола материала. Достигается это тем, что в предложен ной мель нице корпус выполнен призматической формы, в вертикальных стенках которого смонтированы сита для разгрузки готового материала.

Предмет изобретения

Мельница для размола мягких материалов, содержащая корпус, внутри .которого установлен ротор с молотками, загрузочную воронку и контрольное сито, отличающаяся тем, что, с целью интенсификации процесса размола материала, корпус выполнен призматической формы, в вертикальных стенках которого смонтированы сита для разгрузки материала.

324065

Редактор Н. Коган

Заказ 302/9 Изд. ¹ 42 Тираж 448 Подппс.! ое

Ц1-1ИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4/5

Тппогра<рия, пр. Сапунова. о

Составитель Н. Бибина

Тскрсд Е. Борисова

Корректоры: О. Тюрина и T. Китаева
