324090

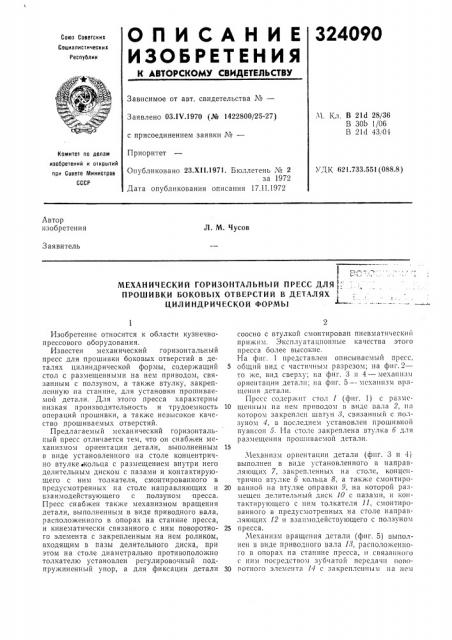

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соктз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №вЂ”

М, Кл, В 21d 28/36

В ЗОЪ 1/06

В 21d 43/04

Заявлено 03.17.1970 (№ 1422800/25-27) с присоединением заявки №вЂ”

Приоритет

Комитет ло делам изобретений и открытий

УДК 621.733,551(088.8) Опубликовано 23.XII.1971. Бюллетень ¹ 2 за 1972

Дата опубликования описания 17.II.1972 лрн Совете тлииистров

СССР

Автор изобретения

Л. М. Чусов

Заявитель

Г 1, (МЕХАНИЧЕСКИЙ ГОРИЗОНТАЛЪНЪIЙ ПРЕСС ДЛЯ

ПРОШИВКИ БОКОВЪIХ ОТВЕРСТИЙ В ДЕТАЛЯХ

ЦИЛИНДРИЧЕСКОЙ ФОРМЫ

Изобретение относится к области кузнечнопрессового оборудования.

Известен механический горизонтальный пресс для прошивки боковых отверстий в деталях цилиндрической формы, содержащий стол с размещенными на нем приводом, связанным с ползуном, а также втулку, закрепленную на станине, для установки прошиваемой детали. Для этого пресса характерны низкая производительность и трудоемкость операций прошивки, а также невысокое качество прошиваемых отверстий.

Предлагаемый механический горизонтальHbIH пресс отличается тем, что QH снабжен механизмом ориентации детали, выполненным в виде установленного на столе концентрично втулке кольца с размещением внутри него делительным диском с пазами и контактирующего с ним толкателя, смонтированного в предусмотренных на столе направляющих и взаимодействующего с ползуном пресса.

Пресс снабжен также механизмом вращения детали, выполненным в виде приводного вала, расположенного в опорах на станине пресса, и кинематически связанного с ним поворотного элемента с закрепленным на нем роликом, входящим в пазы делительного диска, при этом на столе диаметрально противоположно толкателю установлен регулировочный подпружиненный упор, а для фиксации детали соосно с втулкой смонтирован пневматический прижим. Эксплуатационные качества этого пресса более высокис.

На фиг. 1 представлен описываемый пресс, 5 общий вид с частичным разрезом; »а фиг.2— то же, вид сверху; на фиг. 3 и 4 — механизм ориентации детали; на фиг. 5 — механизм вращения детали.

Ilpecc содсржит стол 1 (фиг. 1) с размс10 щенным на нем приводом в виде вала 2, на котором закреплен шатун 8, связанный с ползуном 4, в последнем установлен прошивной пуансон 5. На столе закреплена втулка 6 для размещения прошиваемой детали.

Механизм ориентации детали (фиг. 3 и 4) выполнен в виде установленного в направляющих 7, закрепленных на столе, концснтрично втулке 6 кольца 8, а также смонтиро20 ванной на втулке оправки 9, на которой размещен делительный диск 10 с пазами, и контактирующего с ним толкателя 11, смонтированного в предусмотренных на столе направляющих 12 и взаимодействующего с ползуном

25 пресса.

Механизм вращения детали (фиг. 5) выполнен в виде приводного вала 18, расположенного в опорах на станине пресса, и связанного с ним посредством зубчатой передачи пово30 потного элемента 1т с закрепленным на нем

324090 роликом 15, входящим в пазы дслитсльного диска 10.

На столе пресса диаметрально противоположно толкателю 11 установлен регулировочный подпружиненный упор lб (фиг. 1).

Обрабатываемую деталь 17 (фиг. 3) фиксируют с помощью пневматического прижима 18.

М

Работает пресс следующим образом, При включении электродвигателя установленная на оправку 9 деталь прижимается сверху прижимом 18. Включается муфта эксцентрикового вала 2. Ползун 4, двигаясь в направлении к обрабатываемой детали, болтом, укрепленным в его хвостовике, воздействует на толкатель, который в свою очередь перемещает подвижное кольцо 8 в рабочее положение. При этом деталь продвигается по стрелке Е и прижимается к матрице той стенкой, в которой прошивается отверстие.

Пуансон, прошивая отверстие, выталкивает высечку. За следующую половину оборота эксцентрикового вала ползун с пуансоном возьращаются в исходное положение по стрелке Б. При этом толкатель освобождается от воздействия ползуна и отходит в исходное положение. Подпружиненный упор перемещает кольцо 8 по стрелке Д.

Делительный диск поворачивается на заданный угол под воздействием закрепленного на приводном поворотном элементе 14 ролика 15, контактирующего с пазами диска 10.

При этом деталь переходит на следующую позицию и фиксируется.

Поворотный элемент 14, продолжая вращаться, выводит ролик 15 из паза делительного диска, и пуансон начинает перемещаться по направлеййго к детали (по стрелке А). 3а следующий оборот эксцентрикового вала (фиг. 1) прошивастся очередное отверстие в обрабатываемой детали, она переводится на

5 другую позицию.

После того как в детали прошиты все отверстия, кулачок, закрепленный на делительном диске, воздействует на конечный выключатель. Муфта эксцентрикового вала отклю10 чается.

Предмет изобретения

Механический горизонтальный пресс для

15 прошивки боковых отверстий в деталях цилиндрической формы, содержащий стол с размещенным на нем приводом, связанным с ползуном, а также втулку для установки детали, отличающийся тем, что, с целью повышения

20 эксплуатационных качеств, он снабжен механизмом ориентации детали, выполненным в виде установленного на столе концентрично втулке кольца с размещенным внутри него делительным диском с пазами и контактирую25 щего с ним толкателя, смонтированного в предусмотренных на столе направляющих и взаимодействующего с ползуном пресса, а также механизмом вращения детали, выполненным в виде приводного вала, расположенного в

30 опорах на станине пресса, и кинематически связанного с ним поворотного элемента с закрепленным на нем роликом, входящим в пазы делительного диска, при этом на столе диаметрально противоположно толкателю

35 установлен регулировочный подпружиненный упор, а над втулкой, соосно с ней, смонтирован прижим.
