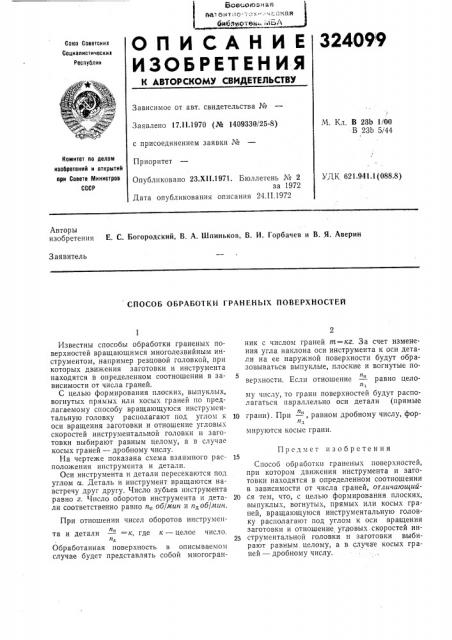

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.!!.1970 (№ 1409330/25-8) с присоединением заявки ¹

Приоритет

М. Кл. В 23b 1/00

В 23b 5/44

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 621.941.1(088.8) Опубликовано 23.XII.1971. Бюллетень ¹ 2 за 1972

Дата опубликования описания 24.П.1972

Авторы изобретения Е. С. Богородский, В. А. Ц!пиньков, В. И. Горбачев и В. Я. Аверин

Заявитель

СПОСОБ ОБРАБОТКИ ГРАНЕНЬ!Х ПОВЕРХНОСТЕЙ

Известны способы обработки граненых поверхностей вращающимся многолезвийным инструментом, например резцовой головкой, при которых движения заготовки и инструмента находятся в определенном соотношении в зависимости от числа граней.

С целью формирования плоских, выпуклых, вогнутых прямых или косых граней по предлагаемому способу вращающуюся инструментальную головку располагают под углом к оси вращения заготовки и отношение угловых скоростей инструментальной головки и заготовки выбирают равным целому, а в случае косых граней — дробному числу.

На чертеже показана схема взаимного расположения инструмента и детали.

Оси инструмента и детали пересекаются под углом а. Деталь и инструмент вращаются навстречу друг другу. Число зубьев инструмента равно z. Число оборотов инструмента и детали соответственно равно п„об/мин и плоб/мин.

При отношении чисел оборотов инструменлк та и детали —" =к, где к — целое число. лх

Обработанная поверхность в описываемом случае будет представлять собой многогранник с числом rp аней т = кг. 3 а счет изменения угла наклона оси инструмента к оси детали на ее наружной поверхности будут образовываться выпуклые, плоские и вогнутые по5 лк верхности. Если отношение — равно цело1тз му числу, то грани поверхностей будут располагаться параллельно оси детали (прямые

10 грани). При — ", равном дробному числу, форлд мируются косые грани.

Предмет изобретения

Способ обр аботки граненых поверхностей, при котором движения инструмента и заготовки находятся в определенном соотношении в зависимости от числа граней, отличающий20 ся тем, что, с целью формирования плоских, выпуклых, вогнутых, прямых или косых граней, вращающуюся инструментальную головку располагают под углом к оси вращения заготовки и отношение угловых. скоростей ин25 струментальной головки и заготовки выбирают равным, целому, а в случае косых граней — дробному числу.
