Реферат



324106

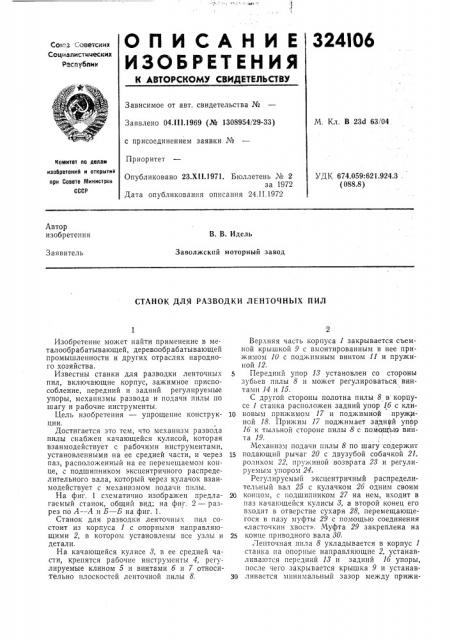

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз СОВВтсиил

СОщиеттис I и 4юских

Республик

Зависимое от авт. свидетельства №

Заявлено 04 111.1969 (№ 1308954/29-33) с присоединением заявки №

Приоритет

М. Кл. В 23d 63/04.

Комитет оо делан изобретений и открытие прн Совете Министров

СССР

УДК 674.059:621.924.3, (088.8) Опубликовано 23.Х11.1971. Бюллетень № 2 за 1972

Дата опубликования описания 24.II.1972

Автор изобретения

В. В. Идель

Заволжский моторный завод

Заявитель

СТАНОК ДЛЯ РАЗВОДКИ ЛЕНТОЧНЪ|Х ПИЛ

Изобретение может найти применение в металообрабатывающей, деревообрабатывающей промышленности и других отраслях народного хозяйства.

Известны станки для разводки ленточных пил, включающие корпус, зажимное приспособление, передний и задний регулируемые упоры, механизмы развода и подачи пилы по шагу и рабочие инструменты.

Цель изобретения — упрощение конструкции.

Достигается это тем, что механизм развода пилы снабжен качающейся кулисой, которая взаимодействует с рабочими инструментами, установленными на ее средней части, и через паз, расположенный на ее перемещаемом конце, с подшипником эксцентричного распределительного вала, который через кулачок взаимодействует с механизмом подачи пилы.

На фиг. 1 схематично изображен предлагаемый станок, общий вид; на фиг. 2 — разрез по А — А и Б — Б на фиг. 1.

Станок для разводки ленточных пил состоит из корпуса 1 с опорными направляющими 2, в котором установлены все узлы и детали.

На качающейся кулисе 8, в ее средней части, крепятся рабочие инструменты 4, регулируемые клином 5 и винтами 6 и 7 относительно плоскостей ленточной пилы 8.

Верхняя часть корпуса 1 закрывается съемной крышкой 9 с вмонтированным в нее прижимом 10 с поджимным винтом 11 и пружиной 12.

Передний упор 18 установлен со стороны зубьев пилы 8 и может регулироваться винтами 14 и 15.

С другой стороны полотна пилы 8 в корпусе 1 станка расположен задний упор 16 с кли10 новым прижимом 17 и поджимной пружиной 18. Прижим 17 поджимает задний упор

16 к тыльной стороне пилы 8 с помощью винта 19.

Механизм подачи пилы 8 по шагу содержит

1 подающий рычаг 20 с двузубой собачкой 21, роликом 22, пружиной возврата 28 и регулируемым упором 24.

Регулируемый эксцентричный распределительный вал 26 с кулачком 26 одним своим

20 концом, с подшипником 27 на нем, входит в паз качающейся кулисы 8, а второй конец его входит в отверстие сухаря 28, перемещающегося в пазу муфты 29 с помощью соединения

«ласточкин хвост». Муфта 29 закреплена на

2Б конце приводного вала 80.

Ленточная пила 8 укладывается в корпус 1 станка на опорные направляющие 2, устанавливаются передний 18 и задний 16 упоры, после чего закрывается крышка 9 и устанавЗО ливается минимальный зазор между прижи324106

30 фиг./

Заказ 240/12

Изд. № 48

Тираж 448

Подписное

Тппогра< >пя, пр. Сапунова, 2 мом 10 и плоскостью пилы 8. Пружина 12 является предохранительной и служит для возврата прижима 10 в исходное положение после обработки места спая бесконечной ленточной пилы.

Рабочие инструменты 4 центрируются относительно полотна пилы 8 с помощью клина 5 и винта б.

После центрирования инструментов 4 регулируется величина отклонения кулисы 8 за счет изменения эксцентриситета между эксцентричным распределительным валом 25 и приводным валом 80. Эксцентриситет меняется перемещением сухаря 28 совместно с эксцентричным распределительным валом 25 в пазу муфты 29. *

Второй конец эксцентричного распределительного вала 25 с подшипником 27 свободно скользит в пазу кулисы 8.

При пуске станка приводной вал 80 вращает эксцентричный распределительный вал

25, который качает кулису 3, а следовательно, и инструменты 4 с необходимой амплитудой. В момент отклонения каждый инструмент 4 ударяет по одному из смежных зубьев пилы 8, разводя их в разные стороны.

Кулачок 2б эксцентричного распределительного вала 25 через ролик 22 приводит в движение подающий рычаг 20 механизма подачи пилы 8 по шагу, а двузубая собачка 21 подает пилу 8 на два шага. Пружина возврата

2З в этот момент растянута, а после окончания разводки двух смежных зубьев подающий рычаг 20 отводится в исходное положение пружиной возврата 23 до регулируемого упора 24.

В процессе работы станка задний упор 1б постоянно поджимает пилу 8 к переднему упору 18 пружиной 18.

Предмет изобретения

Станок для разводки ленточных пил, включающий корпус, зажимное приспособление, передний и задний регулируемые упоры, механизмы развода и подачи пилы по шагу и

15 рабочие инструменты, отличающийся тем, что, с целью упрощения конструкции, механизм развода пилы снабжен качающейся кулисой, которая взаимодействует с рабочими инструментами, установленными íà ее средней часZp ти и через паз, расположенный на ее перемещаемом конце, с подшипником эксцентричного распределительного вала, который через кулачок взаимодействует с механизмом подачи пилы.
