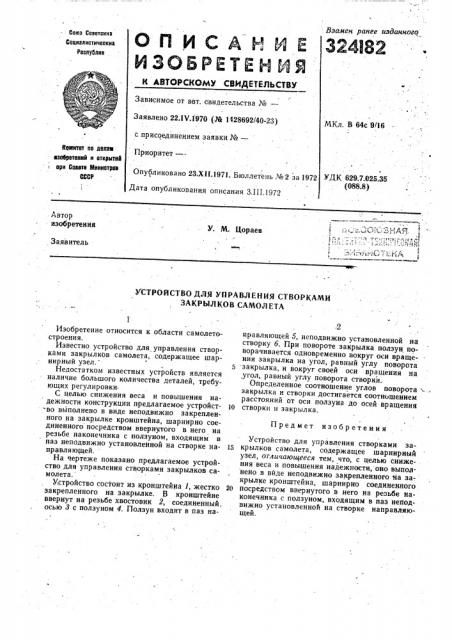

О П И C А И И Е 324l82

ИЗОБРЕТЕH ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Взамен ранее изданного

Сава Сааетаиит

Сониелистичеокие реонублие

Зависимое от авт. свидетельства №вЂ”

МКл. В 64с 966

Заявлено 22ЛЧ.1970 (¹ 1428692 40-23) с присоединением заявки № —

Приоритет —йаетнтвт ео денна неоеретеннй и аткрытвй ари Саевтв Мнннотрав

СССР

УДК 629.7.025.35 (088.8) Опубликовано 23.XII.1971. Бюллетень ¹ 2 за 1972

Дата опубликования описания З.II I. 1972

Айтор изобретения

У. М. Цораев

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ СТВОРКАМИ

ЗАКРЫЛКОВ САМОЛЕТА

Предмет изобретения

Изобретение относится к области самолетостроения.

Известно устройство для управления створками закрылков самолета, содержащее шарнирный узел.

Недостатком известных устройств является

- наличие большого количества деталей, требующих регулировки.

С целью снижения веса и повышения надежности конструкции предлагаемое устройство выполнено в виде неподвижно закрепленного на закрылке кронштейна, шарнирно соединенного посредством ввернутого и него на резьбе наконечника с ползуном, входящим в паз неподвижно установленной на створке направляющей.

На чертеже показано предлагаемое устройство для управления створками закрылков самолета.

Устройство состоит из кронштейна 1, жестко закрепленного на закрылке. В кронштейне ввернут на резьбе хвостовик 2, соединенный осью 3 с ползуном 4. Ползун входит в паз на2 иравляющей 5, неподвижно установленной на створку б. При повороте закрылка ползун поворачивается одновременно вокруг оси вращения закрылка на угол, равный углу поворота закрылка, и вокруг своей оси вращения на угол, равный углу поворота створки.

Определенное соотношение углов поворота . закрылка и створки достигается соотношением расстояний от оси ползуна до осей вращения

l0 створки и закрылка.

Устройство для управления створками за15 крылков самолета, содержащее шарнирный узел, агличаюшееся тем, что, с целью снижения веса н повышения надежности, оно выполнено в вйде неподвижно закрепленного на закрылке кронштейна, шарнирно соединенного

20 посредством ввернутого в него на резьбе наконечника с ползуном, входящим в паз неподвижно установленной на створке направляющей.
