324I98

Сова Советских

Сониалистических

Республик

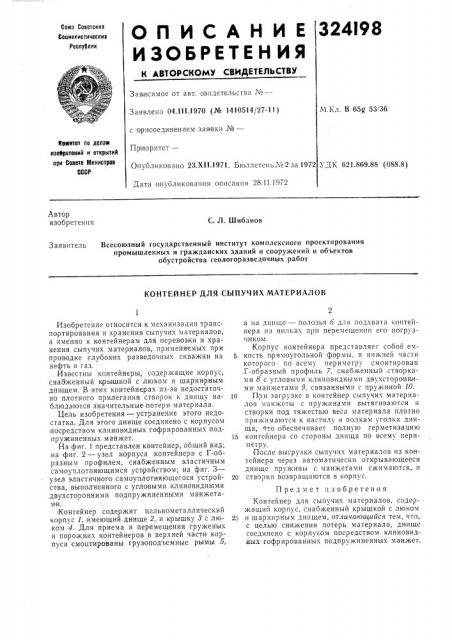

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 04.111.1970 (№ 1410514/27-11) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 23.Х11.1971. Бюллетень № 2 за 1972

М.Кл. В 65g 53!36

1тетвитет по делая изобретений и открытий ори Совете Министров

СССР

УДК 621.869.88 (088.8) Дата опубликования описания 28.II.19(2

Автор изобретения

С. Л. Шибанов

Заявитель Всесоюзный государственный институт комплексного проектирования промышленных и гражданских зданий и сооружений и объектов обустройства геологоразведочных работ

КОНТЕЙНЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится к механизации транспортирования и хранения сыпучих материалов, а именно к контейнерам для перевозки и хранения сыпучих материалов, применяемых при проводке глубоких разведочных скважин на нефть и газ.

Известны контейнеры, содержащие корпус, снабженный крышкой с люком и шарнирным днищем. В,этих контейнерах из-за недостаточно плотното прилегания створок к днищу наблюдаются значительные потери материала.

Цель изобретения — устранение этого недостатка. Для этого днище соединено с корпусом посредством клиновидных гофрированных подпружиненных манжет.

На фиг. 1 представлен контейнер, общий вид; на фиг. 2 — узел корпуса контейнера с Г-ооразным профилем, снабженным эластичным самоуплотняющимся устройством; на фиг. 3— узел эластичного самоуплотняющегося устройства, выполненного с угловыми клиновидными двухсторонними подпружиненными манжетами.

Контейнер содержит цельнометаллический корпус 1, имеющий днище 2, и крышку 3 с люком 4. Для приема и перемещения груженых и порожних контейнеров в верхней части корпуса смонтированы грузоподъемные рымы 5, а на днище — полозья 6 для подхвата контейнера на вилках прп перемещешш его погрузчиком.

Корпус контейнера представляет собой емкость прямоугольной формы, в нижней части которого по всему перимегру смонтирован

Г-образный профиль 7, снабженный створками 8 с угловыми клиновидными двухсторонними манжетами 9, связанными с пружиной 10.

lO При загрузке в контейнер сыпучих материалов манжеты с пружинами вытягиваются и створки под тяжестью веса материала плотно прижимаются к настилу и полкам уголка днища, что обеспечивает полную герметизацию

15 контейнера со стороны днища по всему периметру.

После выгрузки сыпучих материалов из контейнера через автоматически открывающееся днище пружины с манжетами сжимаются, и

20 створки возвращаются в корпус.

Предмет изобретения

Контейнер для сыпучих материалов, содержащий корпус, снабженный крышкой с люком

25 и шарнирным днищем, отличающийся тем, что, с целью снижения потерь материала, днище соединено с корпусом посредством клиновидных гофрированных подпружиненных манжет.

324l98

5 оув. 2

u? !

uz 5
