Способ отверждения эпоксидных смол

Способ отверждения эпоксидных смол

Иллюстрации

Показать все

Реферат

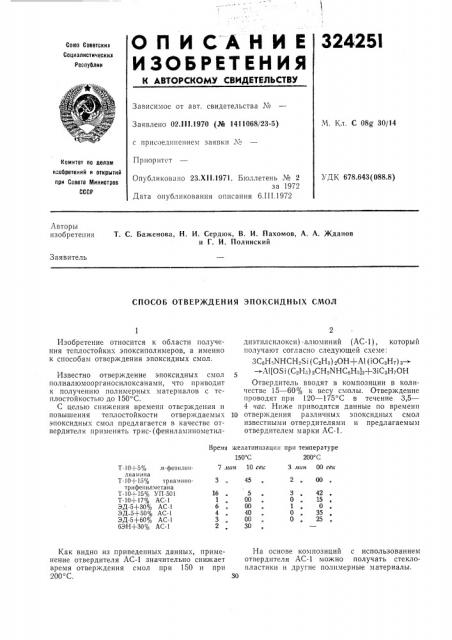

О П И С А Н И Е 32425l

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.111.1970 (№ 1411068/23-5) М. Кл. С 08@ 30/14 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

УДК 678.643(088.8) Опубликовано 23.XI1.1971. Бюллетень № 2 за 1972

Дата опубликования описания 6.III.1972

Авторы изобретения

Т. С. Баженова, H. И. Сердюк, В. И. Пахомов, А. А. Жданов и Г. И. Полинский

Заявитель

СПОСОБ ОТВЕРЖДЕНИЯ ЭПОКСИДНЫХ СМОЛ

Изобретение относится к области получения теплостойких эпоксиполимеров, а именно к способам отверждения эпоксидных смол.

Известно отверждение эпоксидных смол полиалюмоорганосилоксанами, что приводит к получению полимерных материалов с теплостойкостью до 150 С.

С целью снижения времени отверждения и повышения теплостойкости отверждаемых эпоксидных смол предлагается в качестве отвердителя применять трис- (фениламинометилВремя ккелатинизации при температуре

150 С 200 С

7 .кин 10 сею

3 лшн 00 сел

5

42

16

6

3

0

0

Как видно из приведенных данных, применение отвердителя ЛС-1 значительно снижает время отверждения смол при 150 и при

200 С.

Т-10+5% .и- феи илеидиамииа

T-10+15% триамииотрифеиилметаиа

T-10+15% УП-501

Т-10+! 7% АС-1

ЭД-5+30% АС-1

ЭД-5+50% АС-1

ЭД 5+60о,о АС бЭН+30% АС-1 диэтилсилокси) -алюминий (AC-I), который получают согласно следующей схеме:

3C6H;NHCH Si (СвН:) вОН+А1 (1ОСзНт) з — «вЂ” «-А1(031(С Н-) зСН«ИНСаНз)з+31СзНтОН

Отвердитель вводят в композиции в количестве 15 — 60% к весу смолы. Отверждение проводят при 120 — 175 С в течение 3,5—

4 час. Ниже приводятся данные по времени

10 отверждения различных эпоксидных смол известными отвердителями и предлагаемым отвердителем марки АС-I.

На основе композиций с использованием отвердителя AC-1 можно получать стеклопластики и другие полимерные материалы.

324251

Предмет изобретения

350

Составитель О. Цыпкина

Техрсд Л. Богданова

Корректор 3. Тарасова

Редактор Е. Хорина

Заказ 329!4 Изд,Х 3 Тираж 448 Подписное

ЦНИИПИ Комитета lIo делам изобретений и открытий при Совете Министров ГССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Пример 1. К раствору смолы ЭД-5 (37 г) в ацетоне (30 г) добавляют при перемешивании 11 г (30о/о) отвердителя АС-1.

Полученной композицией, время отверждения которой при 200 1 мин 30 сек, пропитывают стеклоткань (100 г). После подсушки отпрессовывают образец при температуре 120—

175 С в течение 4 час. Удельное давление прессования 5 кг/см . Термообработку образца производят при 200 С в течение 24 час, Предел прочности при изгибе, кг/с,я- :

20 С 6800

200 С 1750

250 С 1250

Пример 2. К 61,5 г смолы Т-10 в 62 г ацетона при перемешивании добавляют 11 г (17 о/о ) АС-1. Полученной гомогенной композицией пропитывают 100 г стеклоткани. После подсушки отпрессовывают образец при 80—

175 С в течение 4,5 час. Термообработку производят при 200 С 24 час.

Предел прочности .при статическом изгибе полученного образца, кг/см :

20 С

200 С

250 С

Время отверждения композиции при 200 С

15 сгк.

Пр имер 3. К 37 г смолы 63Н в 37 г ацетона добавляют при перемешивании 11 г

АС-1 (30 /о ) . Полученной гомогенной композицией пропитывают стеклоткань и после подсушки отпрессовывают образец при 80 — 175 С в течение 3,5 час. Термообработку производят при 200 С 24 час.

10 Предел прочности при изгибе, кг/см- :

20 С 6850

200 С 1250

250 С 600

15 Время отверждения композиции при 150 С

2,чин 30 сек.

Способ отверждения эпоксидных смол алюмокремнеорганическим отвердителем при нагревании, отличающийся тем, что, с целью уменьшения времени отверждения, в качестве

25 отвердителя используют трис- (фениламинометилдиэтилсилокси) -алюминий в количестве

15 — 60 /о от веса смолы.
