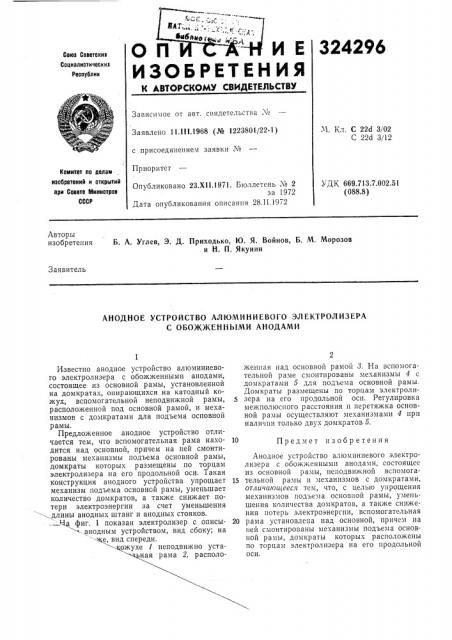

324296

О Ч ие

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 11.! Il.1968 (№ 1223801/22-1) Ч К т С 22d 3/02

С 22d 3/12 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Опубликовано 23.XII.1971. Бюллетень ¹ 2 за 1972

Дата опубликования описания 28.II.1972

УДК 669.713.7.002.51 (088.8) Авторы изобретения

Б. А. Углев, Э. Д. Приходько, Ю. Я. Войнов, Б. М. Морозов. и Н. П. Якунин

Заявитель

АНОДНОЕ УСТРОЙСТВО АЛЮМИНИЕВОГО ЭЛЕКТРОЛИЗЕРА

С ОБОЖЖЕННЫМИ АНОДАМИ

Предмет изобретения

Известно анодное устройство алюминиевого электролизера с обожженными анодами, состоящее из основной рамы, установленной на домкратах, опирающихся на катодный кожух, вспомогательной неподвижной рамы, расположенной под основной рамой, и механизмов с домкратами для подъема основной рамы.

Предложенное анодное устройство отличается тем, что вспомогательная рама находится над основной, причем на ней смонтированы механизмы подъема основной рамы, домкраты которых размещены по торцам электролизера на его продольной оси. Такая конструкция анодного устройства упрощает механизм подъема основной рамы, уменьшает количество домкратов, а также снижает потери электроэнергии за счет уменьшения длины анодных штанг и анодных стояков.

- . 4в фиг. 1 показан электролизер с описыанодным устройством,; на е, вид спереди. ожухе 1 неподвижно уста2 асположенпая над основной рамой 8. На вспомогательной раме смонтированы механизмы 4 с домкратами 5 для подъема основной рамы.

Домкраты размещены по торцам электроли5 зера на его продольной осп. Регулировка межполюсного расстояния и перетяжка основной рамы осуществляют механизмами 4 при наличии только двух домкратов 5.

Анодное устройство алюминиевого электролизера с обожженными анодами, состоящее из основной рамы, неподвижной вспомога15 тельной рамы и механизмов с домкратами, отлика ошееся тем, что, с целью упрощения механизмов подъема основной рамы, уменьшения количества домкратов, а также снижения потерь электроэнергии, вспомогательная

20 рама установлена над основной, причем на пей смонтированы механизмы подъема основной рамы, домкраты которых расположены по торцам электролизера на его продольной оси.

324296

Фиг. 2
