Способ электролитического кадмирования
Иллюстрации
Реферат

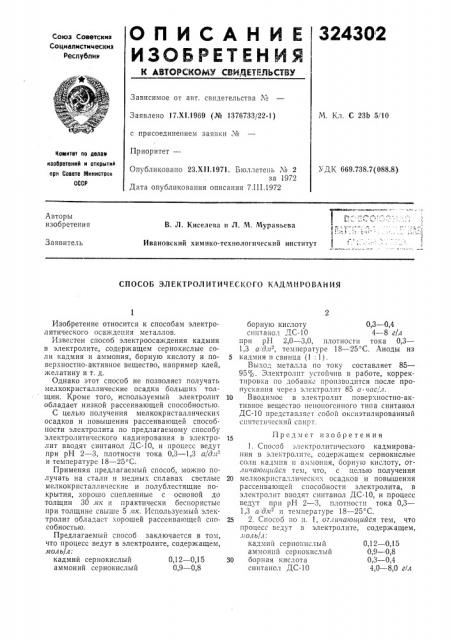

32430 2
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскил
Социалистические
Реслублии
Зависимое от авт. свидетельства М
М. Кл. С 23Ь 5!10
Заявлено 17.XI,1969 (№ 1376733/22-1) с присоединением заявки ¹
Приоритет—
Комитет оо делаю иаооретеиий и открытие ори Совете Министроь
СССР ДК 669 738 7(088 8) Опубликовано 23.XII.1971. Бюллетень М 2 за 1972
Дата опубликования описания 7.11I.1972
Авторы изобретения
В. Л. Киселева и Л. M. Муравьева
Ивановский химико-технологический институт
Заявитель
СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО КАДМИРОВАНИЯ
0,12 — 0,15
0,9 — 0,8
0,3 — 0,4
4,0 — 8,0 г/л
Изобретение относится к способам электролитического осаждения металлов.
Известен способ электроосаждения кадмия в электролите, содержащем сернокислые соли кадмия и аммония, борную кислоту и по- 5 верхностно-активное вещество, например клей, желатину и т. д.
Однако этот способ не позволяет получать мелкокристаллические осадки больших толщин. Кроме того, используемый электролит 10 обладает низкой рассеивающей способностью.
С целью получения мелкокристаллических осадков и повышения рассеивающей способности электролита по предлагаемому способу электролитического кадмирования в электро- 15 лит вводят синтанол ДС-10, и процесс ведут при рН 2 — 3, плотности тока 0 3 — 1 3 а/дм"и температуре 18 — 25 С:
Применяя предлагаемый способ, можно получать на стали и медных сплавах светлые 20 мелкокристаллические и полублестящие покрытия, хорошо сцепленные с основой до толщин 30 мк и практически беспористые при толщине свыше 5 мк. Используемый электролит обладает хорошей рассеивающей спо- 25 собностыо.
Предлагаемый способ заключается в том, что процесс ведут в электролите, содержащем, моль/л: кадмий сернокислый аммоний сернокислый борную кислоту 0,3 — 0,4 спнтанол ДС-10 4 — 8 г/л прн рН 2 0 — 3 О, плотности тока 0 3—
1,3 а ди, температуре 18 — 25 С, Аноды из кадмия и свинца (1: 1).
Выход металла по току составляет 85—
95% . Электролит устойчив в работе, корректировка по добавке производится после пропускания через электролит 85 а IQc/ë.
Вводимое в электролит поверхностно-активное вещество неионогенного типа синтанол
ДС-10 представляет собой оксиэтилированный синтетический спирт.
Предмет изобретения
1. Спосоо электролптического кадмирования в электролите, содержащем сернокислые соли кадмия и àммoнпя, Goрнуio кислоту, отличаюитийся тем, что, с целью получения мелкокристаллпческих Осад1 ОВ и повышения рассеивающей способности электролита, в электролит вводят синтанол ДС-10, и процесс ведут прп рН 2 — 3, плотности тока 0,3—
1,3 а дм и температуре 18 — 25 С.
2. Спосоо по и. 1, отличающийся тем, что процесс ведут в электролите, содержащем, мол ь, л: кадмий сернокнслый аммонпн серпокпслый борная кислота синтанол ДС-10
