324340

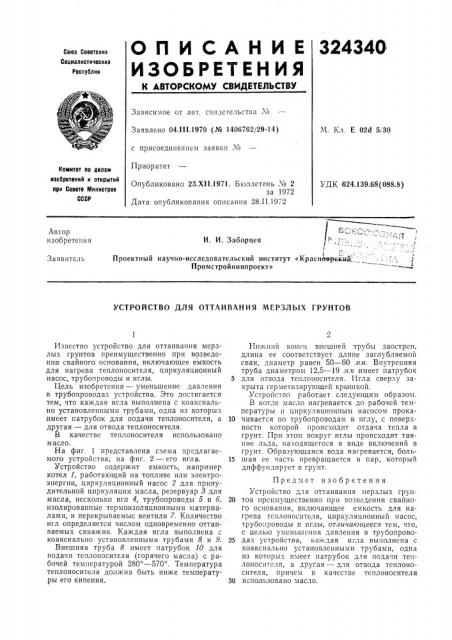

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реопублик

Зависимое от авт, свидетельства ¹

Заявлено 04.I I I.1970 (№ 1406762/29-14) с присоединением заявки ¹

Приоритет

М. Кл. Е 02d 5i 30

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 23.XII.1971. Бюллетень № 2 за 1972

Дата опубликования описания 28.II.1972

УДК 624,139.68(088.8) Автор изобретения

И. И. Заборцев

Проектный научно-исследовательский институт «Красноярский

Промстройниипроект»

Заявитель

УСТРОЙСТВО ДЛЯ ОТТАИВАНИЯ MI P3JlbIX ГРУНТОВ

Известно устройство для оттаивания мерзлых грунтов преимущественно при возведении свайного основания, включающее емкость для нагрева теплоносителя, циркуляционный насос, трубопроводы и иглы. 5

Цель изобретения — уменьшение давления в тр убоп р овод ах устр о йств а. Это дости г а ется тем, что каждая игла выполнена с коаксиально установленными трубами, одна из которых имеет патрубок для подачи теплоносителя, а 10 другая — для отвода теплоносителя.

В качестве теплоносителя использовано масло.

На фиг. 1 представлена схема предлагаемого устройства; на фиг. 2 — его игла. 15

Устройство содержит емкость, например котел 1, работающий на топливе или электроэнергии, циркуляционный насос 2 для принудительной циркуляции масла, резервуар 8 для масла, несколько игл 4, трубопроводы 5 и б, 20 изолированные термоизоляционными материалами, и перекрываемые вентили 7. Количество игл определяется числом одновременно оттаиваемых скважин. Каждая игла выполнена с коаксиально установленными трубами 8 и 9. 25

Внешняя труба 8 имеет патрубок 10 для подачи теплоносителя (горячего масла) с рабочей тем пер атурой 280 — 570 . Темпер атур а теплоносителя должна быть ниже температуры его кипения. 30

Нижний конец внешней трубы заострен, длина ее соответствует длине заглубляемой сваи, диаметр равен 50 — 60 лсм. Внутренняя труба диаметром 12,5 — 19 .п.п имеет патрубок для отвода теплоносителя. Игла сверху закрыта герметпзирующсй крышкой.

Устройство работает следующим образом.

В котле масло нагревается до рабочей температуры и цпркуляционным насосом прокачивается по трубопроводам в иглу, с поверхности которой происходит отдача тепла в грунт. При этом вокруг иглы происходит таяние льда, находящегося в виде включений в грунт. Образующаяся вода нагревается, большая ее часть превращается в пар, который диф фунд пр ует в грунт.

Предмет изобретения

Устройство для оттаивания мерзлых грунтов преимущественно при возьедении свайного основания, включающее емкость для нагрева теплоносителя, циркуляциîHHûé насос, трубопроводы и иглы, отличающееся тем, что, с целью уменьшения давления в трубопроводах устройства, каждая игла выполнена с коаксиально установленными трубами, одна из которы., имеет патрубок для подачи теплоносителя, а другая — для отвода теплоносителя, причем в качестве теплоносителя использовано масло.

QU2 г.2
