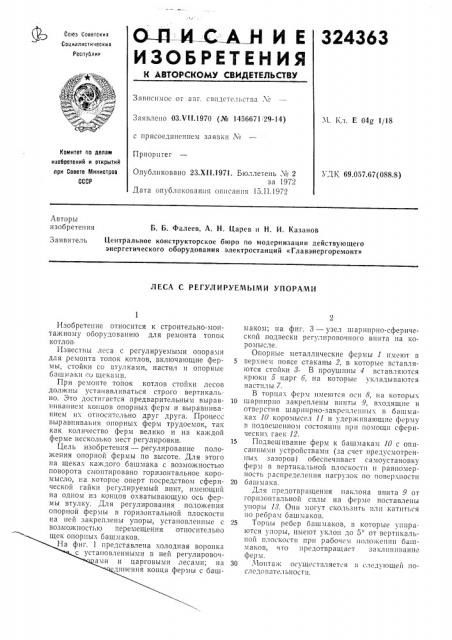

О-Й .И С. АН И Е
ИЗОБРЕТЕНИЯ
К АВТОР(:КОМУ СВИДЕТЕЛЬСТВУ
Сока Советских
Социалистических
Республик
Зависимое от авт. свидетельства X
Заявлено ОЗ.VI1.1970 (№ 1456671 29-14) . т1. Кл. Е 04о. 1/18 с присоединением заяв«и М
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет
Опубликовано 23.XI1.1971. Бюллетень . и 2 за 1972
Дата опубликования описания 15.11.1972
УДК 69.057.67(088.8) Авторы изобретения
Б. Б. Фалеев, А, Н. Царев и Н. И. Казанов
Центральное конструкторское бюро по модернизации действующего энергетического оборудования электростанций «Главэнергоремонт»
Заявитель
ЛЕСА С РЕГУЛИРУЕМЫМИ УПОРАМИ
Изобретение относится к строительно-монтажному оборудованию для ремонта топок котл ов
Известны леса с регулируемыми опорами для ремонта топок котлов, включающие фер- 5 мы, стойки со втулками, настил и опорные бзшотаки со щеками.
При ремонте топок котлов стойки лесов должны устанавливаться строго вертикально. Это достигается предварительным вырав- 10 пиваиием концов опорных ферм и выравниванием их относительно друг друга. Процесс выравнивания опорных ферм трудоемок, так как количество ферм велико и на каждой ферме несколько мест регулировки. 15
Цель изобретения — регулирование положения опорной фермы по высоте. Для этого на щеках кахкдого башмака с возможностью поворота смонтировано горизонтальное коромысло, на которое оперт посредством сфери- 20 ческой гайки регулируемый винт, имеющий на одном из концов охватывающую ось фермы втулку. Для регулирования положения опорной фермы в горизонтальной плоскости на пей закреплены упоры, установленные с 25 возможиостьто перемещения относительно щек опорных башмаков.
На фиг. 1 представлена «олодная воронка с установленными в ней регулировочами и царговыми лесами; на 30 динения конца фермы с башмаком; на фиг. 3 — узел шарнирно-сферической подвески регулировочного винта на коромысле.
Опорные металлические фермы 1 имеют в верхнем поясе стаканы 2, в которые вставляются стойки 8- В проушины 4 вставляются крюки 5 царг 6, на которые укладываются настилы 7.
В торцах ферм имеются оси 8, на которы.;. шарнирно закреплены винты 9, входящие в отверстия шарнирно-закрепленных в башмаках 10 коромысел 11 и удерживающие ферму в подвешенном состоянии при помощи сферических гаек 12.
Подвешивание ферм к башмакам 10 с описанными устройствами (за счет предусмотренHex зазоров) обеспечивает самоустановку ферм в вертикальной плоскости и равномерность распределения нагрузок по поверхности башмака.
Для предотвращения наклона винта 9 от горизонтальной силы на ферме поставлены упоры 1т . Они могут скользить или катиться по ребрам башмаков.
Торцы ребер башмаков, в которые упираются упоры, имеют уклон до 5 от вертикальной плоскости при рабочем положении башмаков, что предотвращает заклинивание ферм.
Монтаж осуществляется и следующей последоватегтьиости.
324363
7 б 7!
Фьг S
Фиг. 2
Составитель А, Загряжский
Редактор Н. оликова . В Тех ед А. Камышникова Корректоры: Н. Коваленко ехр и О. Зайцева
Изд. № 1852 Тираж 448 Подписное
Заказ 241/16 и Совете Министров СССР
ЦНИИПИ Комитета по делам изобретений и открытий при ове
Москва, Ж-З5, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
В воронке котла 14 с монтажного настила
15 устанавливаются опорные фермы с башмакамп с шагом, равным длине царг, и закрепляются фиксаторами 1б к экранным трубам котла. При этом опорные башмаки оказываются в разны.; плоскостях. Для выравнивания ферм в горизонтальную плоскость Х вЂ” Х производится регулировка их вращением гаек с изменением вылета нарезной части винтов и положения ферм.
После этого производится установка стоек, царг и остальных элементов лесов.
Предмет изобретения
1. Леса с регулируемыми опорами для ремонта топок котлов, включающие фермы, 4 стойки со втулками, настил и опорные баш-. маки со щеками, отличающиеся тем, что, с целью регулирования положения опорной фермы по высоте, на щеках каждого башма5 ка смонтировано с возможностью поворота горизонтальное коромысло, на которое оперт посредством сферической гайки регулируемый винт, имеющий на одном из концов охватывающую ось фермы втулку.
1О
2. Леса по п. 1, отличающиеся тем, что, с целью регулирования положения опорной фермы в горизонтальной плоскости, на ней закреплены упоры, установленные с. возможностью перемещения относительно щек опорных башмаков.
