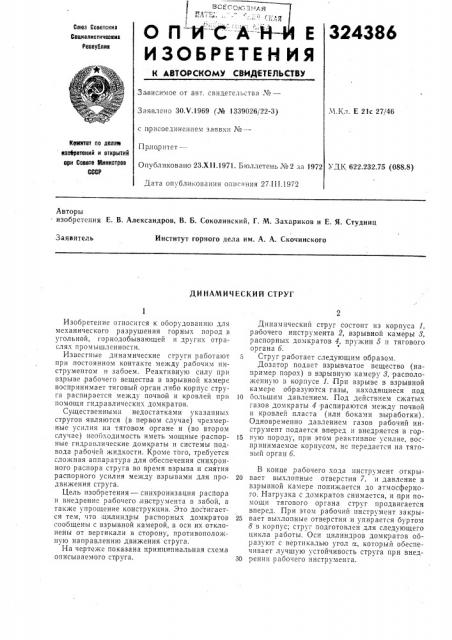

ДИНАМИЧЕСКИЙ СТРУГ

Изобретение относится к оборудованию для механического разрушения горных пород в угольной, горнодобывающей и других отраслях промышленности.

Известные динамические с руги работают при,постоянном контакте между раоочим инструментом и забоем. Реактивную силу при взрыве рабочего вещества в взрывной камере воспринимает тяговый орган либо корпус струга распирается между почвой и кровлей при помощи гидравлических домкратов.

Существенными недостатками указанных стругов являются (в первом случае) черезмерные усилия на тяговом органе и (во втором случае) необходимость иметь мощные распорные гидравлические домкраты и системы подвода, рабочей жидкости. Кроме того, требуется сложная аппаратура для обеспечения синхронного распора струга во время взрыва и снятия распорного усилия между взрывами для продвижения струга.

Цель изобретения — синхронизация распора и внедрение рабочего инструмента в забой, а также упрощение конструкции. Это достигается тем, что цилиндры распорных домкратов сообщены с взрывной камерой, а оси их отклонены от вертикали в сторону, противоположную направлению движения струга.

На чертеж" показана принципиальная схема описываемого струга.

Динамический струг состоит из корпуса 1, рабочего инструмента 2, взрывной камеры 8, распорных домкратов 4, пружин 5 и тягового органа б.

5 Струг работает следующим образом.

Дозатор подает взрывчатое вещество (например порок) в взрывную камеру 3, расположенную в корпусе 1. При взрыве в взрывной камере образуются газы, находящиеся под

l0 оольшим давлением. Под действием сжатых газов домкраты 4 распираются между почвой и кровлей пласта (или боками выработки).

Одновременно давлением газов ра:бочий инструмент подается вперед и внедряется в гор-!

5 ную породу,:при этом реактивное усилие, воспринимаемое корпусом, нс передается на тяговый орган б.

В конце рабочего хода инструмент откры20 вает выхлопные отверстия 7, и давление в взрывной камере понижается до атмосферного. Нагрузка с домкратов снимается, и при помощи тягового органа струг продвигается вперед. При этом рабочий инструмент закры25 вает выхлопные отверстия и упирается буртом

8 в корпус; струг подготовлен для следующего цикла работы. Оси цилиндров домкратов ооразуют с вертикалью угол х, который обеспечивает лучшую устойчивость струга при внед30 ренин рабочего инструмента

324386

Предмет из об р ете ния

Составитель Н. Ястребинская

Редактор Н. Корченко Техреду E. Борисова К орренто ры С. Сатагулова и T. Гревцова

Заказ 345 Иад.. а 1849 Т и|раж 448 Пода|ихное

LlHHHHH,Комитета ио делам ивобретегний и открьгиий ири Совете Министров СССР

Москова, 0К-35, Раушская наб., д. %

Областная тн пографня Костромского управления по печати

Динамический струг, состоящий из корпуса, взрывной камеры,,рабочего инструмента, распорных домкратов и тягового органа, отличаюи4ийся тем, что, с целью синхронизации распора и внедрения рабочего инструмента в забой и упрощения конструкции, цилиндры распорных домкратов сообщены с взрывной камерой, а оси их отклонены от вертикали в сторону, 5 противоположную направлению движения струга.
