Реферат

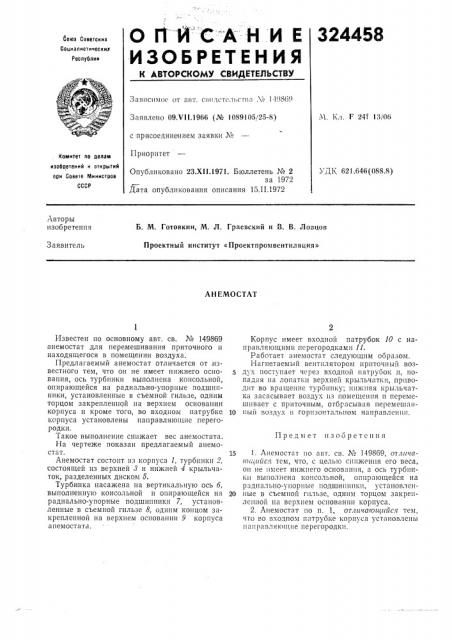

ОЙИCÀНИЕ

ИЗОБРЕТЕНИЯ

Союэ Саветскик

Социалистическим

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свiIдстсльствг ¹ 1.19869.Ч. К,г. F 24f 13/06

3 а явлено 09,Ч! I.1966 (№ 1089 I 05I25-8) с присоединением заявки ¹

Приоритет

Комитет по делам изобретеиий и открытий

УДК 621.646(088.8) Опубликовано 23.XII.1971. Бюллетень № 2 за 1972

Дата опубликования описания 15.II.1972 при Совете Мииистров

СССР

Авторы изобретения

Б. М. Готовкин, М. Л. Граевский и В. В. Ловцов

Проектный институт «Проектпромвентиляция»

Заявитель

АНЕМОСТАТ

Известен по основному авт. св. № 149869 анемостат для перемешивания приточного и находящегося в помещении воздуха.

Предлагаемый анемостат отличается от известного тем, что он не имеет нижнего основания, ось турбинки выполнена консольной, опирающейся на радиально-упорные подшипники, установленные в съемной гильзе, одним торцом закрепленной на верхнем основании корпуса и кроме того, во входном патрубке корпуса установлены направляющие перегородки.

Такое выполнение снижает вес анемостата.

На чертеже показан предлагаемый анемоСта T.

Лнемостат состоит из корпуса 1, турбинки 2, состоящей из верхней 8 и нижней 4 крыльчаток, разделенных диском 5.

Турбинка насажена на вертикальную ось б, выполненную консольной и опирающейся на радиально-упорные подшипники 7, установленные в съемной гильзе 8, одним концом закрепленной на верхнем основании 9 корпуса апемоста I a.

Корпус имеет входной патрубок 10 с направляющими перегородками 11.

Работает анемостат следующим образом.

Нагнетаемый вентилятором приточпый воздух поступает через входной патрубок и, попадая па лопатки верхней крыльчатки, приводит во вращение турбинку; нижняя крыльчатKB засасывает воздух из помещения и перемешивает с приточным, отбрасывая перемешгн10 ый воздух в горизонтальном направленгггг.

Предмет пзооретения

15 1. Лнемостгт по авт. св. ¹ 149869, отлггчагог<гггйся TcM) что, с целью снижения его веса, он не имеет нижнего основания, а ось турбинкп выполнена консольной, опирающейся на радиально-упорные подшишшки, установлен20 пые в съемной гильзе, одним торцом закреплешюй на верхнем основании корпуса.

2. Лнемостат по п. 1, отлнчагоитггйся тем, ITo во входном патрубке корпуса установлены и г и равл я ницпе перегородки.

324458

Составитель И. Филиппова

Редактор Макарова

Техред Л. Богданова

Заказ 242/13 Изд. № 1860 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

A г

А

Корректоры. Е. Ласточкина и А. Николаева
