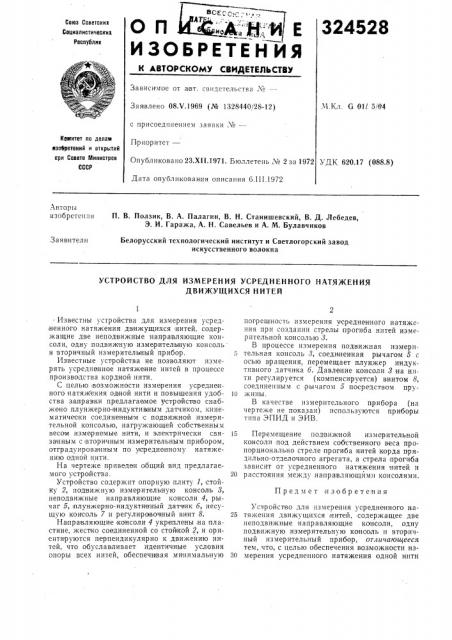

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСРЕДНЕННОГО НАТЯЖЕНИЯ

ДВИЖУЩИХСЯ НИТЕЙ

Предмет изобретения

Известны устройства для измерения усредненного натяжения движущихся нитей. содержащие две Hpïîä|Bèæíûå направляющие консоли, одну подвижную измерительную консоль и вторичный измерителыный прибор.

Известные устройства не позволяют измерять усредненное натяжение нитей в процессе производства кордной нити.

С целью возможности измерения усредненного натяжения одной нити и повышения удобства заправки предлагаемое устройсгво снабжено плунжерно- индуктивным датчиком, кинематически соединен ным с подвижной измерительной консолью, нагружающей собственным весом измеряемые нити, и электрически связа нным с вторичным измерительным прибором, отградуированным по у1средненному натяжению одной нити.

На чертеже приведен общий вид предлагаемого устройства.

Устройство содержит опорную плиту 1, стойку 2, подвижную измерительную консоль 8„ неподвижные направляющие консоли 4, рычаг 5, плунжерно-индукти вный датчик б, несущую консоль 7 и регулировоч ный винт 8.

Направляющие консоли 4 укреплены на пластине, жесгко соединенной со стойкой 2, и ориентируются перпендикулярно к движению нитей, что обуславливает идентичные условия опоры всех нитей, обеспечывая минимальную погрешность измерения усредненного натяжения при создании стрелы прогиба нитей измерительной консолью 8.

В процессе измерения подвижная измери5 тельная консоль 8, соединенная рычагом 5 с осью вращения, перемещает плунжер индуктивного датчика б. Давление консоли 8 на нити регулируегся (компенсируегся) винтом 8, соединенным с рычагом 5 посредством пру10 жины.

В качестве измерительного прибора (на чертеже не показан) используются приборы типа ЭПИД и ЭИВ.

15 Перемещение подвижной измерительной консоли под действием собственного веса пропорционально стреле прогиба нитей корда прядильно-огделочного агрегата, а стрела прогиба зависит от усредненного натяжения нитей и

20 расстояния между напра вляющйми консолями.

Устройсгво для измерения усредненного на25 тяжения движущихся нитей, содержащее две неподвижные направляющие консоли, одну подвижную измерительную консоль и вторичный измерительный прибор, отличающееся тем, что, с целью обеспечения возможности из30 мерения усредненного натяжения одной нити
