Прибор для измерения момента инерции деталей и жесткости спиральных упругих элементов

Прибор для измерения момента инерции деталей и жесткости спиральных упругих элементов

Иллюстрации

Показать все

Реферат

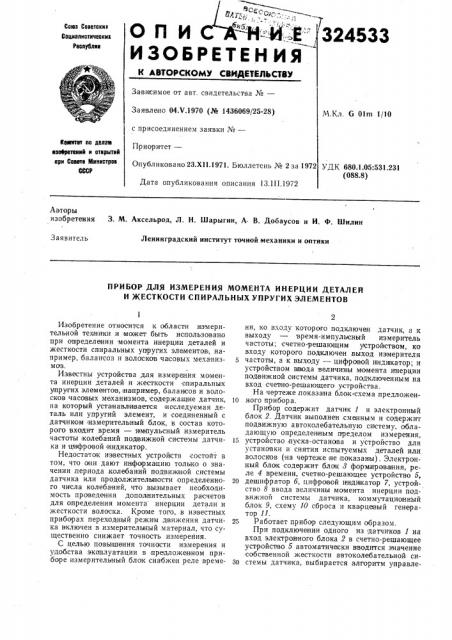

ОП ИС НМЕ

ИЗОВРЕТЕН ИЯ

Союз Советских

Социзлистическиз

Ресеублик

324533

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое:OT авт. свидетельства №вЂ”

Заявлено 04Х.1970 (Ж 1436069/25-28) М.Кл. G Olm 1/10 с присоединением заявки №вЂ”

Приоритет—

Крзтитет оо дезою изобретений и открытий ари Совете Министров

CCCP

Опубликовано 23.XI1.1971. Бюллетень № 2 за 1972 УДК 680.1.05:53).231 (088.8) Дата опубликования описания IЗ.III.1972

А.вторы изобретения 3. М. Аксельрод, Л. Н. Шарыгин, А. В. Добаусов и И. Ф. Шилин

Заявитель

Ленинградский институт точной механики и оптики

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ МОМЕНТА ИНЕРЦИИ ДЕТАЛЕЙ

И ЖЕСТКОСТИ СПИРАЛЬНЫХ УПРУГИХ ЭЛЕМЕНТОВ

Изобретение относиться к области измерительной техники и может быть использовано при определении момента инерции деталей и жесткости спиральных упругих элементов; например, балансов и воласков часовых механизмов.

Известны устройства для измерения момента инерции деталей и жесткости спиральных упругих элементов, например, балансов и волосков часовых механизмов, содержащ ие датчик, на который уста навли вается исследуемая деталь или упругий элемент, и соединенный с датчиком измерительный блок, в состав которого входит время — импульсный измеритель частоты колебаний подвижной системы датчика и цифровой |индикатор.

Недостаток известных у строй ств состойт в том, что они дают информацию только о значении,периода колебаний подвиж ной системы датчика или продолжительности определенного числа колебаний, что .вызывает необходимость проведения дополнительных расчетов для определения момента инерции детали и жесткости волоска. Кроме того,,в известных приборах переюдный режим движения датчика включен в измерительный материал, что существенно снижает точность измерейия.

С целью повышения точности измерения и удобства эксплуатации в предложенном приборе измерительный блок снабжен реле времени, ко входу которого подключен датчик а к выходу — время-импульсный измеритель частоты; счетно-решающим устройством, ко входу которого подключен, выход измерителя

5 частоты, а к выходу — цифровой индикатор; и устройством ваода величины момента инерции подвижной оистемы датчика, подключенным на вход счетно-решающего устройства.

На чертеже,показа на блок схема предложен10,ного прибора.

Прибор содержит датчик 1 и электронный блок 2. Датчик выполнен .сменным и содержит подвижную автоколебательную систему, обладающую определеняым пределом измерения, l5 устройство пуска-останова и устройство для установки и снятия испытуемых деталей или волосков (на чертеже не показаны). Электронный блок содержит блок 8 формирования, реле 4 времени, счетно-решающее устройство 5, 20 дешифратор 5, цифровой индикатор 7, устройство 8 ввода величины момента инерции подвижной системы датчика, коммутационный блок 9, схему 10 сброса и кварцевый генератор 11.

25 Работает прибор следующим образом.

При подключении одного из датчиков 1 на вход электронного блока 2 в счетно-решающее устройство 5 автоматически вводится значение собст венной жесткости автоколебательной сизо стемы датчика, выбирается алгоритм управле324533 ния и на индикаторе 7 высвечивается множитель масштаба измерения и указатель размерности

<Момент инерции I см/сек » или «жест кость

Гсм». Для учета влияния инерционности переход ных деталей в приборе предусмотрено опре- 5 деление собственного момента инерции автоколебательной системы и ввод полученного значения на соответствующий регистр счетно-решающего устройства. Переходную деталь (на чертеже не показана) устана вли вают на ось 10 автоколебательной системы датчика; затем тумблер управления устройства 8 ввода перебрасывается в положение «Набор» и нажимается клавиша «Пуск» коммутационного блока 9. При этом устройство пуск-останов датчи- 15 ка освобождает автоколебательную систему.

Одновременно запускается реле 4 времени.

Электрические импульсы с датчика (2 импульса за период колебаний) поступают в блок 8 формирования, где они усиливаются, форми- 20 руются в прямоугольные и делятся по частоте следования на 2. По окончании работы - реле времени снимается блокировка входа счетнорешающего устройства 5, и импульсы с блока формирования поступают в счетно-решающее 25 устройство. Начинается счет импульсов кварцевого генератора 11 (частоты 10 кги). После прохождения расчетного числа импульсов (в данном приборе 32) с блока формирования (частота следования импульсов равна частоте 30 колебания автоколебательной системы датчика) прекращается счет импульсов кварцевого генератора. Таким образом, на входной регистр счетно-решающего устройства введено определенное количество импульсов, пропор- 35 циональное времени прохождения 32-v периодов колебания автоколебательной системы датчика. На основании полученного числа импульсов кварцевого генератора счетно-решающее устройство вычисляет значение собственного 10 момента инерции автоколебательной системы датчика. Полученная счетно-решающим устройством величина момента инерции поступает в двоичном коде на устройство 8 ввода, где в1ясвечиваются соответствующие индикаторные лампочки. Затем на устройстве ввода тумблерами набирается значение полученного собственного момента инерции автоколебательной системы. После чего нажатием клавиши «Сброс» коммутационного блока 9 осуще- 50 ствляется стопорение автоколебательной системы датчика и схема 10 сброса возвращает в исходное положение счетно-решающее устройство.

После этого на ось автоколебателыной системы датчика устанавливают испытуемую деталь (или волосок) и нажимают клавишу

«Пуск» коммутационного блока 9. Счетно-решающее устройство вычисляет, с учетом введенного на устройстве ввода собственного момента инерции автоколебательной системы величину момента и нерции испытуемой детали (или упругую жесткость испытуемого волоска). Вычисленное значение момента инерции детали (или жесткости .волоска) поступает в двоично-десяти@HOM коде на дешифратор б, где преобразуется в десятичный код и подается на цифровой индикатор 7, на котором высвечивается лампами цифровой ин д и кации. Индикатор прибора четырехразрядный. Если при четырех заполненных разрядах высветила сь лампочка переполнения, регистра счетно-решающего устройства, то измеряемая величина по меньшей мере на разряд больше и, следовательно, результат, полученный на цифровом индикаторе неверен. Для получения правильного результата нужно перейти на датчик с другим измерительным диапазоном. Если на цифровом индикаторе только одна или две значащих цифры в младших разрядах, то измерение ведется с точностью соответственно на два или один порядок ниже па спортной. Для соблюдения паспортного значения точности измерения нужно также перейти на датчик с другим измерительным дHBUIa30IHOvt.

Предмет изобретения

Прибор для измерения момента инерции деталей и жесткости спиральных упругих элементов, например, балансов и волосков часовых механизмов, содержащий датчик, на который устанавливается исследуемая деталь или упругий элемент, и соеди ненный с датчиком измерительный блок, в состав которого входит время-импульсный,измеритель частоты, колебаний подвижной системы датчика и цифровой ин1дикатор, отличающийся тем, что, с целью .повышения точности измерения, измерительный блок снабжен реле времени, ко входу которото подключен датчик, а к выхОду — в1ремя-им.пульсный измеритель частоты, счетно-решающим устройством, ко входу которого подключен выход,измерителя частоты, а к выходу цифровой индикатор, и устройством ввода величины момента инерции подвиж ной системы датчика, подключенным на вход счетно-решающего устройства.

:324533 Составитель И. Федоров

Редактор М. Макарова

Коррект р Е. Усова

Теървд Е. Борисова,Областная типография Костромского управления по печати

Заказ 340 Иэд. № !844 Тира к 448 Поппи,снос

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
