Инжектор многозарядных ионов

Инжектор многозарядных ионов

Иллюстрации

Показать все

Реферат



ОП

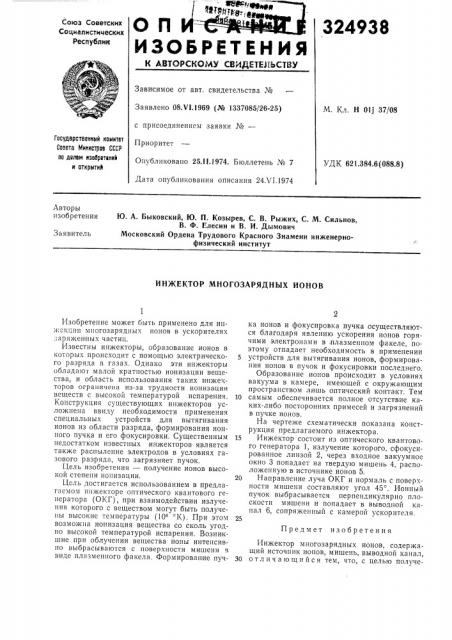

ИЗОБРЕТЕНИЯ

324938

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 08.Ч1.1969 (№ 1337085/26-25) с присоединением заявки №вЂ”

Приоритет

Опубликовано 25.11.1974. Бюллетень № 7

Дата опубликования описания 24Ч1.1974

М. Кл. Н Olj 37/08

Государственный комитет

Совета Министров СССР па далам изобретений и аткрытий

УДК 621.384.6(088.8) Авторы изобретения

Ю. А. Быковский, Ю. П. Козырев, С. В. Рыжих, С. М. Сильнов, В. Ф. Елесин и В. И. Дымович

Московский Ордена Трудового Красного Знамени инженернофизический институт

Заявитель

ИН)КЕКТОР МНОГОЗАРЯДНЫХ ИОНОВ

Предмет изобретения

Изобретение может быть применено для ипжекцип многозарядных ионов в ускорителях заряженных частиц.

Известны инжекторы, образование ионов в которых происходит с помощью электрического разряда в газах. Однако эти инжекторы обладают малой кратностью ионизации вещества, и область использования таких инжекторов ограничена из-за трудности ионизации веществ с высокой температурой испарения.

Конструкция существующих инжекторов усложнена ввиду необходимости применения специальных устройств для вытягивания ионов из области разряда, формирования ионного пучка и его фокусировки. Существенным недостатком известных инжекторов является также распыление электродов в условиях газового разряда, что загрязняет пучок.

Цель изобретения — получение ионов высокой степени иопизации.

Цель достигается использованием в предлагаемом инжекторе оптического квантового генератора (ОКГ), при взаимодействии излучения которого с веществом могут быть получены высокие температуры (10 К). При этом возможна ионизация вещества со сколь угодно высокой температурой испарения. Возникшие при облучении вещества ионы интенсивно выбрасываются с поверхности мишени в виде плазменного факела. Формирование пучка ионов и фокусировка пучка осуществляются благодаря явлению ускорения ионов горячими электронами в,плазменном факеле, поэтому отпадает необходимость в применении устройств для вытягивания ионов, формирования ионов в пучок и фокусировки последнего.

Образование ионов происходит в условиях вакуума в камере, имеющей с окружающим пространством лишь оптический контакт. Тем

lo самым обеспечивается полное отсутствие каких-либо посторонних примесей и загрязнений в пучке ионов.

На чертеже схематически показана конструкция предлагаемого инжектора.

15 Инжектор состоит из оптического квантового генератора 1, излучение которого, сфокусированное линзой 2, через входное вакуумное окно 3 попадает на твердую мишень 4, расположенную в источнике ионов 5.

20 Направление луча ОКГ и нормаль с поверхности мишени составляют угол 45 . Ионный пучок выбрасывается перпендикулярно плоскости мишени и попадает в выводной канал 6, сопряженньш с камерой ускорителя.

Инжектор многозарядных ионов, содержащий источник ионов, мишень, выводной канал, Ç0 отличающийся тем, что, с целью получе324938

Составитель В. Андрюков

Техред А. Камышникова

Корректор T. Гревцова

Редактор И. Орлова

Заказ 1461)1 Изд. № 567 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

IlIi)i !)си)ОВ I!I)I!!IIII(. Нно)1 С)СПИIIII И!)111!ЗИЦ!!И, ОН

co. 1o (l rI! II I О 1 ив сс к и ! I!1111 1 I т() !11 1 I I Гс) 1 с!) 11 1 01) и линз), ф01< ь си1)уlolll) lo изл),"че11НР Геие итб я

ll1l ИГ)Г)ЕРКНОС)И !!И!1!СНИ.
