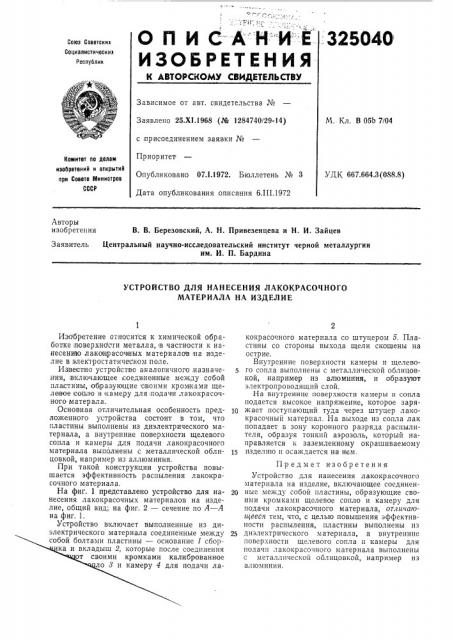

О П И С-А Н" И Е

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советския

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.Х1.1968 (№ 1284740/29-14) с присоединением заявки №

Приоритет

Опубликовано 07.1.1972. Бюллетень № 3

Дата опубликования описания 6.III.1972

М. Кл. В 05Ь 7/04

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК 667.664.3 (088.8) Авторы изобретения

В. В. Березовский, А. Н. Привезенцева и Н. И. Зайцев

Заявитель Центральный научно-исследовательский институт черной металлургии им. И. П. Бардина

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЛАКОКРАСОЧНОГО

МАТЕРИАЛА НА ИЗДЕЛИЕ

Изобретение относится к химической обработтке поверхности металла, iB частности к нанесениво лакокрасоч ных материало в на изделие в электростатическOM поле.

Инвест|но устрюйство аналопичного,назначения, включающее соединен ные между собой пластины, образую|щие своими кром ками щеле вое сопло и камер у для подачи лакокрасочното матерала.

Основная отличительная особенность предложенного устройства состоит в том, что гластины выполнены из диэлектрического материала, а внутренние поверхности щелевого сопла и камеры для подачи лакокрасочного материала выполнены с металлической облицовкой, например из аллюминия.

При такой конструкции устройства повышается эффективность распыления лакокрасочного материала.

На фиг. 1 представлено устройство для нанесения лакокрасочных материалов на изделие, общий вид; на фиг. 2 — сечение по А — А на фиг. 1.

Устройство включает выполненные из диэлектрического материала соединенные между ание 1 сборсоединения либрованное подачи лакокрасочного материала со штуцером б. Пластины со стороны выхода щели скошены на острие.

Внутренние поверхности камеры и щелевого сопла выполнены с металлической облицовкой, например из алюминия, и образуют электропроводящпй слой.

На внутренние поверхности камеры и сопла подается высокое напряжение, которое заряжает поступающий туда через штуцер лакокрасочный материал. На выходе из сопла лак попадает в зону коронного разряда распылителя, образуя тонкий аэрозоль, который направляется и заземленному окрашиваемому тч изделичо и осаждается на нем.

Предмет изобретения

Устройство для нанесения лакокрасочного материала на изделие, включающее соединен20 ные между собой пластины, образующие своими кромками щелевое сопло и камеру для подачи лакокрасочного материала, отличаюи ееся тем, что, с целью повышения эффективности распыления, пластины выполнены из диэлектрического материала, а внутренние поверхности щелевого сопла и камеры для подачи лакокрасочного материала выполнены с металлической облицовкой, например из алюминия.

325040

А-Д
