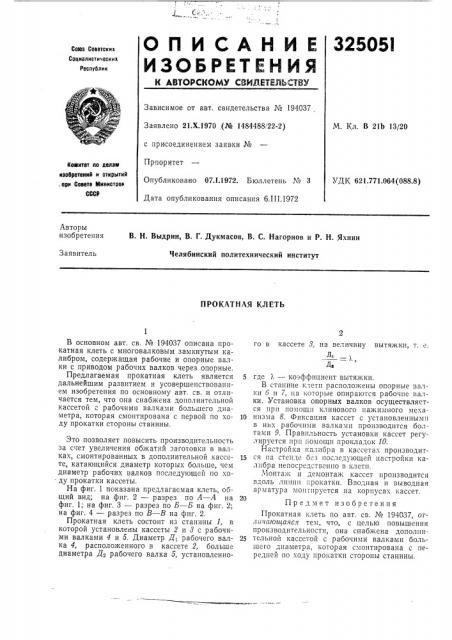

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Сова Советских
Социалистических
Реслуслик
Зависимое от авт. свидетельства № 194037
Заявлено 21.Х.!970 (№ 1484488!22-2) с присоединением заявки №
Пр пор итет
Опубликовано 07Л.1972. Бюллетень ¹ 3
Дата опубликования описания 6.III.1972
М. Кл. В 21Ь 13/20
Комитет ео делам ивооретеиий и открытий, ори Совете Министров
СССР
УДК 621.771.064(088.8) Авторы изобретения
В. H. Выдрин, В. Г. Дукмасов, В. С. Нагорнов и Р. Н. Яхнин
Челябинский политехнический институт
Заявитель
ПРОКАТНАЯ КЛЕТЬ го в
В основном авт. св. № 194037 описана прокатная клеть с многовалковым замкнутым калибром, содержащая рабочие и опорные валки с приводом рабочих валков через опорные.
Предлагаемая прокатная клеть является дальнейшим развитием и усовершенствованием изобретения по основному авт. св. и отличается тем, что она снабжена дополнительной кассетой с рабочими валками большего диаметра, которая смонтирована с первой по ходу прокатки стороны станины.
Это позволяет повысить производительность за счет увеличения обжатий заготовки в валках, смонтированных в дополнительной кассете, катающийся диаметр которых больше, чем диаметр рабочих валков последующей по хо. ду прокатки кассеты.
На фиг. 1 показана предлагаемая клеть, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 2; на фиг. 4 — разрез по  — В на фиг. 2.
Прокатная клеть состоит из станины 1, в которой установлены кассеты 2 и 8 с рабочими валками 4 и 5. Диаметр Д1 рабочего валка 4, расположенного в кассете 2, больше диаметра Да рабочего валка 5, установленнокассете 8, на величину вытяжки, т. е.
Д
1 )
Дх
5 где ). — коэффициент вытяжки, В станине клети расположены опорные валки 6 и 7, ца которые опираются рабочие валки. Установка опорных валков осуществляется прп помощи клинового нажимного меха10 ннзма 8. Фиксация кассет с установленными в них рабочими валками производится болтами 9. Правильность установки кассет регулируется прп помощи прокладок 10.
Настройка калибра в кассетах производит15 ся на стенде б з последующей настройки калибра непосредственно в клети.
Монтаж и демонтаж кассет производится вдоль лпшш рокатки. Вводная и выводная арматура монтируется на корпусах кассет.
Предмет изобретения
Прокатная клеть по авт. св. ¹ 194037, огличающаяся тем, что, с целью повышения производительности, она снабжена дополни25 тельной кассетой с рабочими валками большего диаметра, которая смонтирована с передней по ходу прокатки стороны станины.
325051
Фиг 1
Фиг,. т
