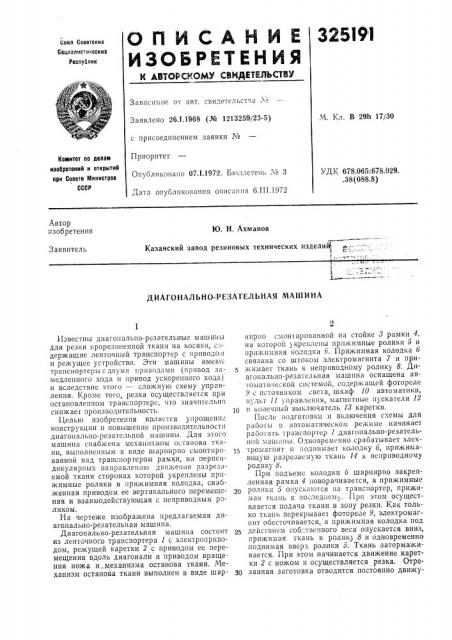

О П И С А Н И Е 325I9 I

ИЗОБРЕТЕНИЯ

Союз Сооетскик

Соцкалистичоскик

Республик

Зависимое от авт. свидетельства, м

Заявлено 26,!.1968 (№ 1213259/23-5) М. Кл. В 29h 17/30 с присоединением заявки ¹

Приоритет

Комитет по делам ивобрвтеиий и открытий при Совете Министров

СССР

УДК 678,065:678.029..38 (088.8) Опуоликовано 07.1.1972. Бюллетень № 3

Дата опубликования описания б.Ш.1972

Автор изобретения

Ю. Н. Ахманов

Казанский завод резиновых технических издели@

t:- .. - -.

Заявитель

ДИАГОНАЛЬНО-РЕЗАТЕЛЬНАЯ МАШИ НА

Известны диагонально-резательные машины для резки прорезиненной ткани на косяки, с;— держащие ленточный транспортер с приводом и режущее устройство. Эти машины имеют транспортеры с двумя приводамн (прпвод замедленного хода и привод ускоренного хода) и вследствие этого — сложную схему управления. Кроме того, резка осуществляется при остановленном транспортере, что значительно сниж aer производительность.

Целью изобретения является упрощенп. конструкции и повышение производительности диагонально-резательной маштпты. Для этого машина снабжена механизмом останова ткани, выполненным в виде шарнирно смонтированной над транспортером рамки, на перпендикулярных направлению движения разрезаемой ткани сторонах которой укреплены прижимные ролики и прижимная колодка, снабженная приводом ее вертикального перемещения и взаимодействующая с неприводным роликом.

На чертеже изображена предлагаемая диагонально-резательная машина.

Диагонально-резательная машина состоит из ленточного транспортера 1 с электроприводом, режущей каретки 2 с приводом ее перемещения вдоль диагонали и приводом вращения ножа и механизма останова ткани. Механизм останова ткани выполнен в виде шарнпрно смонтированной на стойке 8 рамки 4. на которой укреплены прижимные ролики 5 и прижимная колодка 6. Прижимная колодка 6 связана со штоком электромагнита 7 и прижимает ткань к непрпводному ролику 8. Диагонально-резательная машина оснащена автома1ической системой, содержащей фотореле

9 е источником caera, шкаф 10 автоматики, пульт 11 управления, магнитные пускатели 12

10 и конечный выключатель 18 каретки.

После подготовки и включения схемы для работы в автоматическом режиме начинает работать транспортер 1 диагонально-резательной маш1шы. Одновременно срабатывает электромагнит и поднимает колодку 6, прижимающую разрезаемую ткань 14 к неприводному ролику 8.

При подьеме колодки 6 шарнирно закреп. ленная рамка 4 поворачивается, а прижимные ролики 5 опускаются на транспортер, прижимая ткань к последнему. Прн этом осуществляется подача ткани в зону резки. Как только ткань перекрывает фотореле 9, электромагнит обесточивается, а прижимная колодка под действием собственного веса опускается вниз, прижимая ткань к ролику 8 и одновременно поднимая вверх ролики 5. Ткань затормаживаегся. При этом начинается движение каретки 2 с ножом и осуществляется резка. Отре30 занная заготовка отводится постоянно движу325191

Предмет изобретения

Составитель В. Батурова

Техред Л. Куклина

Корректор Е. Зимина

Редактор О. Кузнецова

Заказ 350/1! Изд. № 54 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб„д. 4/5

Типография, пр. Сапунова, 2

gr щимся транспортером, и фотореле 9 открывается. В конце хода каретка замыкает конечный выключатель 13, снова включается электромагнит 7 и колодка 6 освобождает ткань.

Далее процесс повторяется.

Диагонально-резательная машина, содержащая ленточный транспортер с приводом и режушее устройство, отличающаяся тем, что, с целью упрощения конструкции и повышения производительности, она снабжена механизмом останова ткани, выполненным в виде шарнирно смонтированной над транспортером рамки, на перпендикулярных направлению движения разрезаемой ткани сторонах которой укреплены прижимные ролики и прижимная колодка, снабженная приводом ее верти10 кального перемещения и взаимодействующая с неприводным роликом.
