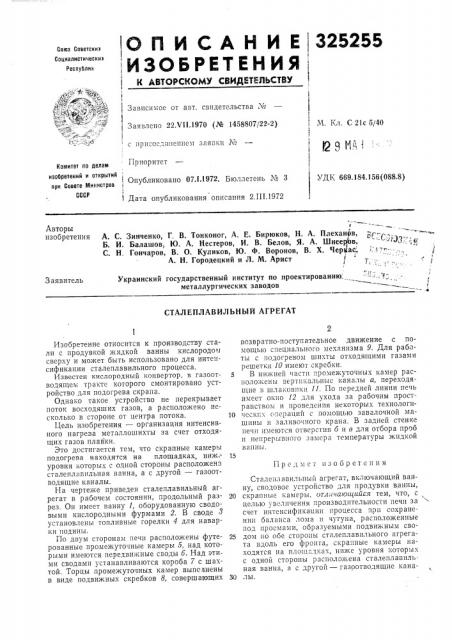

l325255 ОПИСАНИЕ

;ИЗОБРЕТЕНИЯ

Союз Советскит

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

1

Ч Кч С "1с 5/40

Зависимое от авт. свидетельства ¹

) Заявлено 22.Ъ 11,1970 (№ 1458807/22-2)

| с присоединением заявки №

QgИ1

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 071.1972. Бюллетень ¹ 3

УДК 669.184.156(088.8) Дата опубликования описания 2.III.1972

Авторы изобретения

А. С. Зинченко, Г. В. Тонконог, A Е; Бирюков, I» А. Плеханов, р .—.

Б. И. Балашов, Ю. А. Нестеров, И. В. Белов, Я. А. Шнее 4в, -"Ж : -.,ч

С. Н. Гончаров, В. О. Куликов, Ю. Ф. Воронов, В. Х. Черкас, А. H. Городецкий и Л. М. Арист

Украинский государственный институт по проектированию:- - - .; т металлургических заводов ——

3 аявитель

СТАЛЕПЛАВИЛЪНЫЙ АГРЕГАТ

Предмет изобретения

Изобретение относится к производству стали с продувкой жидкой ванны кислородом сверху и может быть использовано для интенсификации сталеплавильного процесса.

Известен кислородный конвертор, в газоотводящем тракте которого смонтировано устройство для подогрева скрапа.

Однако такое устройство не перекрывает поток восходящих газов, а расположено несколько в стороне от центра потока.

Цель изобретения — организация интенсивного нагрева металлошихты за счет отходящих газов плавки.

Это достигается тем, что скрапные камеры подогрева находятся на площадках, ниж: уровня которых с одной стороны расположена сталеплавильная ванна, а с другой — газоотводящие каналы.

На чертеже приведен сталеплавильный агрегат в рабочем состоянии, продольный разрез. Он имеет ванну 1, оборудованную сводовьв|и кислородными фурмами 2. В своде 8 установлены топливные горелки 4 для наварки подины.

По двум сторонам печи расположены футерованные промежуточные камеры 5, над которыми имеются передвижные своды 6. Над этими сводами устанавливаются короба 7 с шахтой, Торцы промежуточных камер выпслнены в виде подвижных скребков 8, совершающих возвратно-поступательное движение с помощью специального механизма 9. Для рабаты с подогревом шихты отходящими газами решетки 10 имеют скребки.

5 В нижней части промежуточных камер расположены вертпкальныс каналы а, переходящие в шлаковпки 11. По передней линии печь имеет окно 12 для ухода за рабочим прост-. ранством и проведения некоторых технологи10 ческпх операций с помощью завалочной машины и заливочного крана. В задней стенке пе |и имеются отверстия б и в для отбора проб и непрерывного замера температуры жидкой ванны.

Сталеплавильный агрегат, включающий ванну, сводовое устройство для продувки ванны, 20 скрапные камеры, отлачаюатайся тем, что, с целью увеличения производительности печи за счет интенсификации процесса прп сохранении баланса лома и чугуна, расположенные под проемами, образуемыми подвижным сво25 дом по обе стороны сталеплавильного агрегата вдоль его фронта, скрапные камеры находятся на площадках, ниже уровня которых с одной стороны расположена сталеплавильная ванна, а с другой — газоотводящпе кана30 лы.
