Способ электролитического кадмирования
Иллюстрации
Реферат

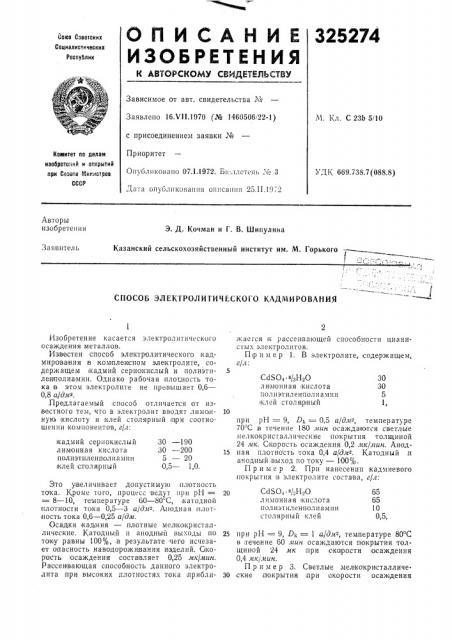

325274
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеотских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 16.VI1.1970 (№ 1460506 22-1) с присоединением заявки №
Приоритет
Опубликовано 07.1.1972. Бкллстень № 3
М. Кл. С 23b 5 10
Комитет по делам изобретеиий и открытий при Сосете Министров
СССР
УДК 669.738.? (088.8) Дата опубликования описания 25.II.19 2
Авторы изобретения
Э. Д. Кочман и Г. В. Шипулина
Казанский сельскохозяйственный институт им. М. Горького
Заявитель
СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО КАД1т1ИРОВАНИЯ
CdSO< е/зН20 лимонная кислота полиэтиленполиамин клей столяр ный
1, 30 — 190
30 — 200
5 — 20
0,5 в 1,0. кадмий сернокислый лимонная кислота полиэтиленполиамин клей отоля,рный
CdS0; "H O лимонная .кислота
IToëHýTH Iåнполиа MIIí столярный клей
0,5, 20
Изобретение касается электролитическог0 осаждения металлов.
Известен способ электролитического кадмирования tB комплеисном электролите, содержащем кадмий сернокислый и полиэтилен полиамин. Однако рабочая, плотность тока в этом электролите не превышает 0,6—
0,8 а/дм2. ,Предл а гаем ый способ отл ичаеткя от известного тем,:что в электролит вводят THAIo Hнукт кислоту и,клей столярный п ри сооТНо шении компонентов, г/л:
Это у величивает допустимую плотность то|ка. Кроме того, процесс ведут при рН =
= 8 — 10, температуре 60 — 80 С, катодной плотности тока 0,5 — 3 а/дм - . Аподная плот ность тока 0,6 — 0,25 а/дм.
Осадки IKàäìHÿ — плотные мелкокриcTаллические. Катодный и анодный выходы Iто то ку равны 100%, B результате чего исчезает опасность наводороживания изделий. GHoрость осаждения соста|вляет 0,25 лок/мин.
Рассеивающая способность данного электролита при высоких плотностях тока приближаегся к рассеивающей способности цнани* стык электролитов.
Пip и м е р 1. В электролите, содержащем, г/л:
10 при рН = 9, DI,- = 0,5 а/дат -, температуре
70 С в течение 180 мин осаждаются светлые мелкокристаллические покрытия толщиной
24 мк, Скорость осаждения 0,2 мк/иин. Анод15 ная плотность тока 0,4 а/дат . Катодный анодный выход по току — 100%.
Пример 2. При нанесении кадмиевого покрытия:в электролите состава, г/л:
25 при рН = 9, Dk = 1 а/дм-, температуре 80 С в,течение 60 мин осаждаются покрытия толщиной 24 мк при ско!рости осаждения
0,4 мк/лтин.
Пример 3. Светлые мелкокристалличе30,ские покрытия,при скорости осаждения он 25274
СЮ04 в/зН О лим|онная кислота
130
130
1, полиэтилен полиамин клей столярный
CdSO< в/зНвО лимонная кислота
190
200
1, полиэтиле н полиамин клей столярный
Составитель Е. Семина
Корректор О. Зайцева
Редактор T. Шагова
Текред А. Камышникова
Заказ 336/8 Изд. № 59 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий пр и Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
0,8 мк/лшн могут быль IIIQJIó÷åíû в э IBKTpoJIHте, содержащем, г/л: п ри рН = 9, D» = 2 а/дм - и т.емпературе
70 С. D» = 0,6 а/дм- . Катодный и анодный выход tIIо то ку — 100%.
П р и,м е.р 4. При 0» = 3 а/дмв и температуре 60 С в электролите, со держащем, г/л: при рН = 9 скорость осаждения состааляет
1,2 nItc/мин.
Предмет изобретения
Способ электролитического кадмиро вания в электролите, содержащем серно кислый ,кадмий и полиэтиленполиамин, отлича ощийся тем, что, с целью увеличения д опустимой плотности тока, в электролит в водят лимон10 пую кислоту и клей столярный при следующем соотношении компонентов, г/л: кадмий сернокислый 30 — 190 лимонная ки слота 30 — 200 полиэтилен п олиамин 5 — 20
15 клей столярный 0,5 — 1,0, и процесс ведут при рН = 8 — 10, температуре 60 — 80 С и катод ной плотности тока 0,5—
3 а/дмв.
