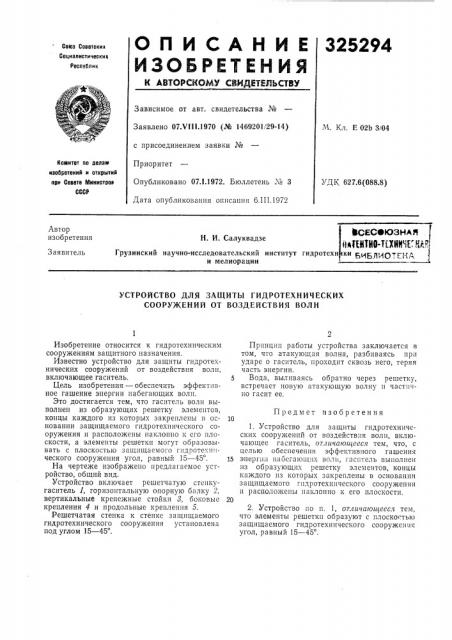

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

325294

СОЮ9 Ссеетскик

Социэлистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 07Х111.1970 (М 1469201!29-14) с присоединением заявки №

Приоритет

Опубликовано 07.1.1972. Бюллетень ¹ 3

Дата опубликования описания 6.III.1972

М. Кл. Е 02b 3!04

Комитет по делом изобретений и открытий при Сосете Министров

СССР

УДК 627.6(088.8) ВСЕСФЮЗНАЯ йаИНТН6-ТЕХЙНЧ ЯКА

Грузинский научно-исследовательский институт гидротехн ки цЕ,д „,1 т с- х,д и мелиорации

Автор изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ГИДРОТЕХНИЧЕСКИХ

СООРУЖЕНИЙ ОТ ВОЗДЕЙСТВИЯ ВОЛН

Предмет изобретения

Изобретение относится к гидротехническим сооружениям защитного назначения.

Известно устройство для защиты гидротехнических сооружений от воздействия волн, включающее гаситель. 5

Цель изобретения — обеспечить эффективное гашение энергии набегающих волн.

Это достигается тем, что гаситель волн выполнен из образующих решетку элементов, концы каждого из которых закреплены в ос- 10 новании защищаемого гидротехнического сооружения и расположены наклонно к его плоскости, а элементы решетки могут образовывать с плоскостью защищаемого гпдротехппческого сооружения угол, равный 15 — 45 . 15

На чертеже изображено предлагаемое устройство, общий вид.

Устройство включает решетчатую стенкугаситель 1, горизонтальную опорную балку 2, вертикальные крепежные стойки 8, боковые 20 крепления 4 и продольные крепления 5.

Решетчатая стенка к стенке защищаемого гидротехнического сооружения установлена под углом 15 — 45 .

Принцип работы устройства заключается в том, что атакующая волна, разбиваясь при ударе о гаситель, проходит сквозь него, теряя часть энергии.

Вода, выливаясь обратно через решетку, встречает новую атакующую волну и частично гасит ее.

1. Устройство для защиты гидротехнических сооружений от воздействия волн, включающее гаситель, огличаюи ееся тем, что, с целью обеспечения эффективного гашения энергии набегаю.цпх волн, гасптель выполнен из образующих решетку элементов, концы каждого пз которых закреплены в основании защищаемого гидротехнического сооружения и расположены наклонно к его плоскости.

2. Устройство IID п. 1, отличающеесл тем, что элементы решетки образуют с плоскостью защищаемого гидротехнического сооружсчия угол, равный 15 — 45 .

325294

Редактор Е. Дайн

Изд. Мо 37 Тираж 448 Подписное

Заказ 442/6 п Совете Министров СССР

ЦНИИПИ Комитета по делам изобретений и открытий при в

Москва, Ж-35, Раушская наб„д. 4/5

Типография, пр. Сапунова, 2

Составитель А. Загряжский

Т екрсд 3. Тараненко

Корректоры: Л. Царькова и С Сатагулова
