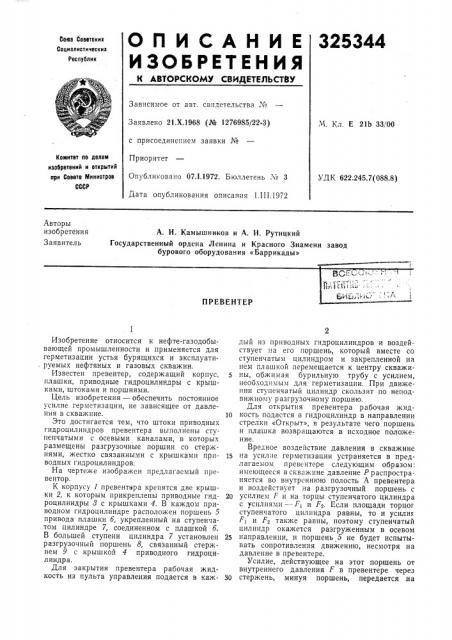

О П И С А Н И Е 325344

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.Х.1968 (№ 1276985/22-3) с присоединением заявки №

Приоритет

Опубликовано 07.1.1972. Бюллетень № 3

Дата опубликования описания 1.III.1972

Ч. Кл. E 21Ь 33/00

Комитет по делам иаобретений и открытий ори Совете Министров

СССР

УДК 622.245.7(088.8) Авторы изобретения

Заявитель

А. И. Камьппников и А. И. Рутицкий

Государственный ордена Ленина и Красного Знамени завод бурового оборудования «Баррикады»

ПРЕВЕНТЕР

Изобретение относится к нефте-газодобывающей промышленности и применяется для герметизации устья бурящихся и эксплуатируемых нефтяных и газовых скважин.

Известен превентер, содержащий корпус, плашки, приводные гидроцилиндры с крышками, штоками и поршнями.

Цель изобретения — обеспечить постоянное усилие герметизации, не зависящее от давления в скважине.

Это достигается тем, что штоки приводных гидроцилиндров превентера выполнены ступенчатыми с осевыми каналами, в которых размещены разгрузочные поршни со стержнями, жестко связанными с крышками приводных гидроцилиндров.

На чертеже изображен предлагаемый превентор.

К корпусу 1 превентара крепятся две крышки 2, к которым прикреплены приводные гидроцилиндры 8 с крышками 4. В каждом приводном гидроцилиндре расположен поршень 5 привода плашки б, укрепленный на ступенчатом цилиндре 7, соединенном с плашкой б.

В большей ступени цилиндра 7 установлен разгрузочный поршень 8, связанный стержнем 9 с крышкой 4 приводного гидроцилиндра.

Для закрытия превентера рабочая жидкость из пульта управления подается в каждый из приводных гидроцилиндров и воздействует на его поршень, который вместе со ступенчатым цилиндром и закрепленной на нем плашкой перемещается к центру скважины, обжимая бурильную трубу с усилием, необходим ы м дл я герметизации. При движении ступенчатый цилиндр скользит по неподвижному разгрузочному поршню.

Для открытия превентера рабочая жид1О кость подастся в гидроцилиндр в направлении стрелки «Открыт», в результате чего поршень и плашка возвращаются в исходное положение.

Вредное воздействие давления в скважине

15 на усилие герметизации устраняется в предлагаемом превентере следующим образом: имеющееся в скважине давление P распространяется во внутреннюю полость А превентера и воздействует на разгрузочный поршень с

20 усилием /. и на торцы ступенчатого цилиндра с усилиями — F> и F2. Если площади торцог ступенчатого цилиндра равны, то и усилит

F и Fа также равны, поэтому ступенчатый цилиндр окажется разгруженным в осевом

25 направлении, и поршень б не будет испытывать сопротивления движению, несмотря на давление в превентере.

Усилие, действующее на этот поршень от внутреннего давления F в превентере через

30 стержень, минуя поршень, передается на

325344

Сосгавитель 14, Кепке

Техред Л. Богданова

Редактор С. Ежкова

Корректоры В Петрова и А. Абрамова

Заказ 345/9 Изд. М 129 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 крышку приводного гидроцилиндра. Таким образом, усилие герметизации плашек равно усилию, развиваемому гидроцилиндром, и не зависит от давления в скважине.

Предмет изобретения

Превентер, содержащий корпус, плашки, приводные гидроцилиндры с крышками, штоками и поршнями, отличающийся тем, что, с целью обеспечения постоянного усилия герметизации, его штоки выполнены ступенчатыми с осевыми каналами, внутри которых раз5 мещены разгрузочные поршни со стержнями, жестко связанными с крышками приводных гидроцилиндров.
