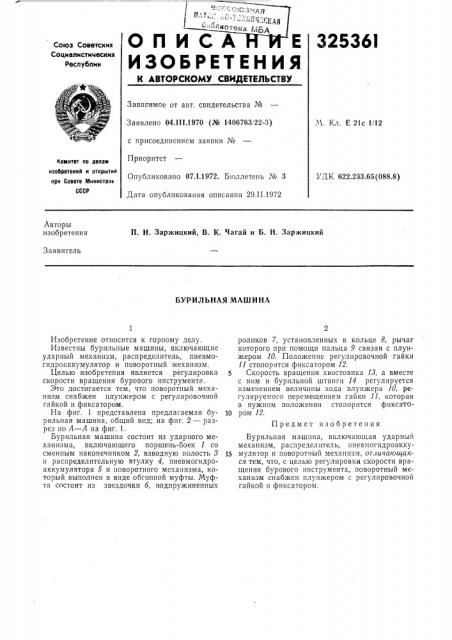

Реферат



ОПИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

32536I

Союз Советских

Социалистииеских

Республик

Зависимое от авт. свидетельства №

Заявлено 04.III.1970 (№ 1406763 22-3) с присоединением заявки №

Приоритет

Опубликовано 07Л.1972. Бголлетень № 3

Дата опубликования описания 29.11.1972

М. Кл. Е 2lc 1/12

Номитет ло делам изооретоний и открытий ори Совете Министрое

СССР

УДК 622.233.65(088.8) Авторы изобретения

П. Н. Заржицкий, В. К. Чагай и Б. H. Заржицкий

Заявитель

БУРИЛЪНАЯ МАШИНА

Изобретение относится к горному делу.

Известны бурильные машины, включающие ударный механизм, распределитель, пневмогидроаккумулятор и поворотный механизм.

Целью изобретения является регулировка скорости вращения бурового инструмента.

Это достигается тем, что поворотный механизм снабжен плунжером с регулировочной гайкой и фиксатором.

На фиг. 1 представлена предлагаемая оурильная машина, общий впд; на фиг. 2 — разрез по Л вЂ” Л на фиг. 1.

Бурильная машина состоит из ударного механизма, включающего поршень-боек 1 со сменным наконечником 2, взводную полость 8 и распределительную втулку 4, пневмогидроаккумулятора 5 и поворотного механизма, который выполнен в виде обгонной муфты. Муфта состоит из звездочки б, подпружиненных роликов 7, установленных в кольце 8, рычаг которого при помощи пальца 9 связан с плунжером 10. Положение регулировочной гайки

11 стопорится фиксатором 12.

5 Скорость вращения хвостовика 13, а вместе с ним и бурильной штанги 14 регулируется изменением величины хода плунжера 10, регулируемого перемещением гайки 11, которая в нужном положении стопорится фпксато10 ром 12.

Предмет изобретения

Бурильная машина, включающая ударный механизм, распределитель, пневмогидроакку15 мулятор и поворотный механизм, от.гичагощаяся тем, что, с целью регулировки скорости вращения бурового инструмента, поворотный механизм снабжен плунжером с регулировочной гайкой и фиксатором.

Quz,. t

1а

1 гдактор T. Фадеева

Заказ 483,6 Изд. Лв 16 Тираж 448 Подписное

Ц1-!11ИП11 Комитета Ilo,-,eëà.",t изобретений и открытий прп Совете Министров СССР

Москва, )I(-35, Раушская наб., д. 4/5

Тппотрафпл, пр. Сапунова, 2

Слставпслв В. Корнаков

Текрсд E. Борисова

1(орректоры: T. Гревцова и Е. Миронова
