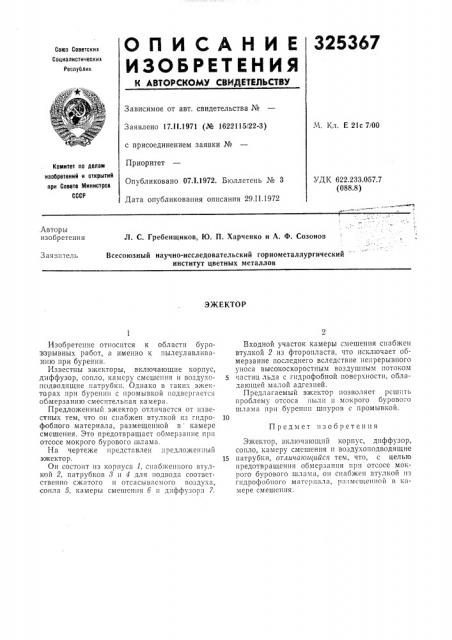

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскит

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.!1.1971 (№ 1622115/22-3) М. Кл. Е 2Ic 7/00 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 07.1.1972. Бюллетень № 3

Дата опубликования описания 29.II.1972

УДК 622,233.057.7 (088.8) .Авторы изобретения

Л. С. Гребенщиков, Ю. П. Харченко и А. Ф. Созонов

Заявитель

Всесоюзный научно-исследовательский горнометаллургический институт цветных металлов

ЭЖЕКТОР

Предмет изобретения

Изобретение относится к области буроэзpblBFIblx работ, а именно к пылеулавливанпю при бурении.

Известны эжекторы, включающие корпус, дмффузор, сопло, камеру смешения и воздухоподводящие патрубки. Однако в таки. эжекторах при бурении с промывкой подвергается обмерзанию смесительпая камера.

Предложенный эжектор отличается от известных тем, что о» снабжен втулкой из гидрофобного материала, размещенной в камере смешения. Это предотвращает обмерзапие при отсосе мокрого бурового шлама.

На чертеже представлен предложенный эжектор.

Он состоит из корпуса 1, снабженного втулкой 2, патрубков 8 и 4 для подвода соответственно c?KBTQI и отсасывасмого воздуха, сопла 5, камеры смешения 6 н дпффузора 7.

Входной участок камеры смешения снабжен втулкой 2 из фторопласта, что исключает обмерзание последнего вследствие непрерывного уноса высокоскоростным воздушным потоком частиц льда с гидрофобной поверхности, обладающей малой адгезией.

Предлагаемый эжектор позволяет решить проблему отсоса пыли и мокрого бурового шлама при бурении шнуров с промывкой.

Эжектор, включающий корпус, дпффузор, сопло, камеру смешения и воздухоподводящие

15 патрубки, отличающийся тем, что, с целью предотвращения обмерзанпя прп отсосе мокрого бурового шлама, он снабжен втулкой пз гидрофобного материала, размещенной в камере смешения.

325367

Сжать а йи/ук

Составитель Е. Розентул

Техред Е. Борисова

Корректор T. Бабакина

Редактор T. Фадеева

Типография, пр. Сапунова, 2

Заказ 435, 11 Изд. ¹ 16 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобрезеннй и открытий при Совете Министров СССР

Москва, М(-35, Раушская наб., д. 4/5
