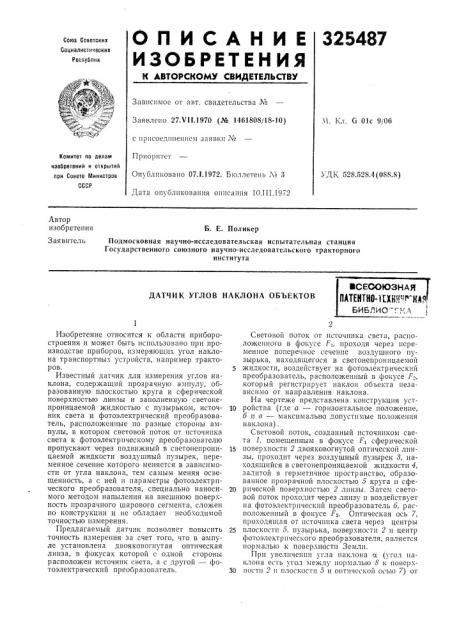

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹.Ч. Кл. G Olc. 9/OG

Заявлено 27.Ъ 1!.1970 (№ 1461808/18-10) с присоедIøå0t åì заявки №

Приоритет

Опубликовано 07.1.1972. Бюллетень ¹ 3

Дата опубликования описания 10.111.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР ДК 528.Ы8А(088.8) Автор изобретения

Б. E. Поликер

Заявитель

Подмосковная научно-исследовательская испытательная станция

Государственного союзного научно-исследовательского тракторного института

ДАТЧИК УГЛОВ НАКЛОНА ОБЪЕКТОВ

БИБЛИО .".А

Изобретение относится к области приборостроения и может быть использовано при производстве приборов, измеряющих угол наклона транспортных устройств, например тракторов.

Известный датчик для измерения углов наклона, содержащий прозрачную ампулу, образованную плоскостью круга и сферической поверхностью линзы и заполненную светонепроницаемой жидкостью с пузырьком, источник света и фотоэлектрический преобразователь, расположенные по разные стороны ампулы, в котором световой поток от источника света к фотоэлектрическому преобразователю пропускают через подвижный в светонепроницаемой жидкости воздушный пузырек, переменное сечение которого меняется в зависимости от угла наклона, тем самым меняя освещенность, а с ней и параметры фотоэлектрического преобразователя, специально наносимого методом напыления на внешнюю поверхность прозрачного шарового сегмента, сложен по конструкции и не обладает необходимой точностью измерения.

Предлагаемый датчик позволяет повысить точность измерения за счет того, что в ампуле установлена двояковогиутая оптическая линза, в фокусах которой с одной стороны расположен источник света, а с другой — фотоэлектрический преобразователь.

Световой поток от источника света, расположенного в фокусе Fi, llpoxoäÿ через переменное поперечное сечение воздушного пузырька, находящегося в светонепроницаемой жидкости, воздействует на фотоэлектрический преобразователь, расположенный в фокусе Г:, который регистрирует наклон объекта независимо от направления наклона.

На чертеже представлена конструкция уст10 ройства (где а — горизонтальное положение, б и в — максимально допустимые положения наклона).

Световой поток, созданный источником света 1, помещенным в фокусе Рт сферической

15 поверхности 2 двояковогнутой оптической линзы, проходит через воздушный пузырек 8, находящийся в светонепроницаемой жидкости 4, залитой в герметичное пространство, образованное прозрачной плоскостью 5 круга и сфе20 рической поверхностью 2 линзы. Затем световой поток проходит через линзу н воздействует на фотоэлектрический преобразователь 6, расположенный в фокусе Рз. Оптическая ось 7, проходящая от источника света через центры

25 плоскости 5, пузырька, поверхности 2 и центр фотоэлектрического преобразователя, является нормалью к поверхности Земли.

При увеличении угла наклона а (угол наклона есть угол между нормалью 8 к поверх30 llocTII 2 и плоскос ги 5 и оптической ocblo 7) QT

325487

Предмет изобретения

Составитель Н. Варнек

Техред Л. Евдонов

Редактор А. Батыги н

Корректор И. Шматова

Заказ 434/6 Изд. М 2! Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 а=О до i z в пределах телесного угмакс макс ла (см. на чертеже а, б). Соответственно будет увеличиваться площадь поперечного сечения воздушного пузырька, а значит, и величина светового потока, проходящего через него и поглощаемого фотоэлектрическим преобразователем.

Таким образом, пропорционально изменению угла наклона будут изменяться параметры фотоэлектрического преобразователя, которые замеряют или регистрируют любым известным методом.

Наличие в устройстве фотоэлектрического преобразователя, серийно выпускаемого промышленностью, позволяет расширить круг применяемости датчика.

Датчик углов наклона объектов, содержащий прозрачную ампулу, образованную плоскостью круга и сферической поверхностью линзы и заполненную светонепроницаемой жидкостью с пузырьком, источник света и фотоэлектрический преобразователь, расположенные по разные стороны ампулы, отличаю10 бийся тем, что, с целью повышения точности измерения независимо от направления наклона объекта, в ампуле установлена двояковогнутая оптическая линза, в фокусах которой с одной стороны расположен источник света, а

15 с другой — фотоэлектрический преобразователь.
