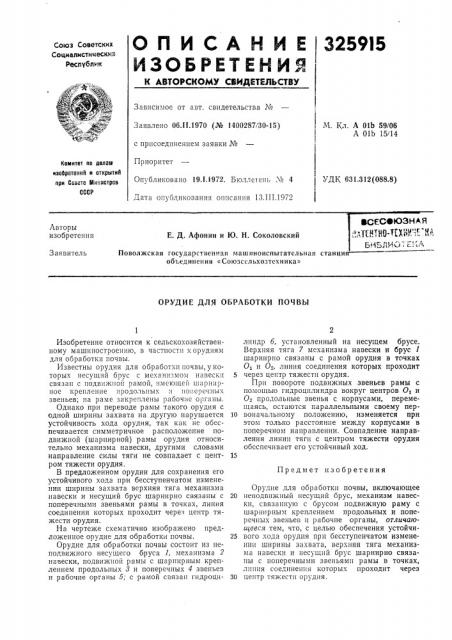

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

325915

Союз Советских

Социалистмческмд

Респубттмv, Зависимое от авт. свидетельства No

Заявлено 06.11.1970 (№ 1400287/30-15) с присоединением заявки No

Приоритет

Опубликовано 19.1.1972. Бюллетень М 4

Дата опубликования описания 13.III.1972

М. Кл. А 01Ь 59/06

А Olb 15/14

Комитет по делам изобретеиий и отнрытий при Совете Миииотров

СССР

УДК 631.312(088.8) !

Авторы изобретения

Е. Д. Афонин и Ю. Н. Соколовский

Заявитель

Поволжская государственная машиноиспытательная станци объединения «Союзссл ьхозтехника>..

ОРУДИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ

Предмет изобретения

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для обработки почвы.

Известны орудия для обработки почвы, укоторых несущий брус с механизмом навескп связан с подвижной рамой, имеющей шарнирное крепление продольных и по .еречных звеньев; на раме закреплены рабочие органы.

Однако при переводе рамы такого орудия с одной ширины захвата на другую нарушается устойчивость хода орудия, так как не обеспечивается симметричное расположение подвижной (шарнирной) рамы орудия относительно механизма навески, другими словами направление силы тяги не совпадает с центром тяжести орудия.

В предложенном орудии для сохранения его устойчивого хода при бесступенчатом изменении ширины захвата верхняя тяга механизма навески и несущий брус шарнирно связаны с поперечными звеньями рамы в точках, линия соединения которых проходит через центр тяжести орудия.

На чертеже схематично изображено предложенное орудие для обработки почвы.

Орудие для обработки почвы состоит из неподвижного несущего бруса 1, механизма 2 навески, подвижной рамы с шарнирным креплением продольных 3 и поперечных 4 звеньев и рабочие органы 5; с рамой связан гидроцилпндр б, установленный на несущем брусе.

Верхняя тяга 7 механизма навески и брус 1 шарнирно связаны с рамой орудия в точках

От и О>, линия соединения которых проходит

5 через центр тяжести орудия.

При повороте подвижных звеньев рамы с помощью гидроцилиндра вокруг центров 01 и

0> продольные звенья с корпусами, перемещаясь, остаются параллельными своему пер10 воначальному положению, изменяется при этом только расстояние между корпусами в поперечном направлении. Совпадение направления линии тяги с центром тяжести орудия обсспечивает его устойчивый ход.

Орудие для обработки почвы, включающее

20 неподвижный несущий брус, механизм навески, связанную с брусом подвижную раму с шарнирным креплением продольных и поперечных звеньев и рабочие органы, отличиюyeecя тем, что, с целью обеспечения устойчи25 вого хода орудия при бесступенчатом изменении ширины захвата, верхняя тяга механизма навески и несущий брус шарнирно связаны с поперечными звеньями рамы в точках, линия соединения которых проходит через

30 центр тяжести орудия.

Л

,р

b »
