Реферат

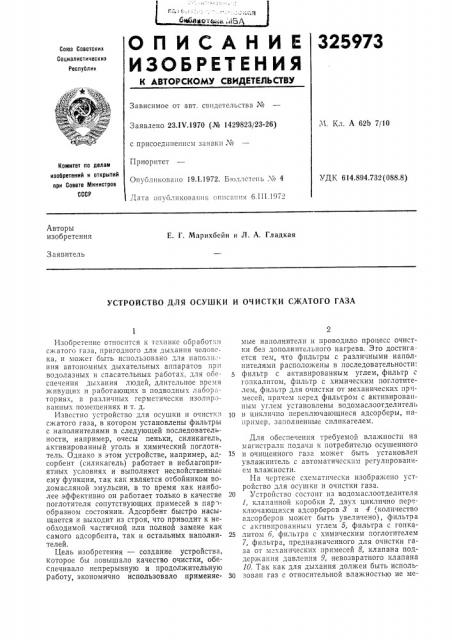

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

32597 3

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Ч. К,л. А 62b 7110

Заявлено 23ЛЪ .1970 (1ч 1429823/23-26) с присоединением заявки чо

Приоритет

Опубликовано 19.1.1972. Б оллстень Хо 4

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 614.894.732 (088.8) Дата опубликования описания 6.III.1972

Авторы изобретения

Е. Г. Марихбейн и Л. А. Гладкая

3 аявитель

УСТРОЙСТВО ДЛЯ ОСУШКИ И ОЧИСТКИ СЖАТОГО ГАЗА

Изобретение относится к технике обработки сжатого газа, пригодного для дыхания человека, и может быть использовано для наполн..ння автономных дыхательных аппаратов Нр» водолазных и спасательных работах, для обеспечения дыхания людей, длительное время живущих и работающих в подводных лабораториях, в различных герметически изолированныхх помещениях и т. д.

Известно устройство для осушки и очистки сжатого газа, в котором установлены фильтры с наполнителями в следующей последовательности, например, очесы пеньки, силикагель, активированный уголь и химический поглотитель. Однако в этом устройстве, например, адсорбент (силикагель) работает в неблагоприятных условиях и выполняет несвойственные ему функции, так как является отбойником водомасляной эмульсии, в то время как наиболее эффективно он работает только в качестве поглотителя сопутствующих примесей в пар>образном состоянии. Адсорбент быстро насыщается и выходит из строя, что приводит к необходимой частичной или полной замене как самого адсорбента, так и остальных наполнителей.

Цель изобретения — создание устройства, которое бы повышало качество очистки, обеспечивало непрерывную и продолжительную работу, экономично использовало применяемые наполнители и проводило процесс очистки без дополнительного нагрева. Это достига. ется тем, что фильтры с различными наполнителями расположены в последовательности: фильтр с активированным углем, фильтр с гопкалитом, фильтр с химическим поглотителем, фильтр для очистки от механических пр»месей, причем перед фильтром с активированным углем установлены водомаслоотделитель т0 и циклично переключающиеся адсорберы, например, заполненные снликагелем.

Для обеспечения требуемой влажности на магистрали подачи к потребителю осушенного

15 и очищенного газа может быть установлен увлажнитель с автоматическим регулированием влажности.

IIa чертежe схематически изображeHo усТройство для осушки и очистки газа.

20 Устройство состоит из водомаслоотделителя

1, клапанной коробки 2, двух циклично переключающихся адсорберов 8 и 4 (количество адсорберов может быть увеличено), фильтра с актпвнрованным углем 5, фильтра с гопка25 литом 6, фильтра с химическим поглотителем

7, фильтра, предназначенного для очистки газа от механических примесей 8, клапана поддержания давления 9, невозвратного клапана

10. Так как для дыхания должен быть исполь30 зовап газ с относительной влажностью не ме325973

Составитель В. Ивочкии

Редактор О. Филиппова

Техред 3. Тараненко

Корректор В. Жолудева

Типография, пр. Сапунова, 2 иее 25 — 30 /о, в схеме, в случае необходимости, может быть установлен увлажнитель 11.

Устройство работает следующим образом, Газ при нормальной (комнатной) температуре подают в водомаслоотделитель 1, где его освобождают от воды и масла, находящихся в потоке в жидком состоянии. Затем через клапанную коробку 2 перепускаю1 в один из адсорберов 8 или 4, где, проходя через слол твердого поглотителя, например, силикагеля, подвергают глубокой осушке и частичной очистке от паров масла и других примесей. Затем газ через коробку 2 подают в фильтр с активированным углем 5, в котором производят его окончательную очистку от паров масла. В фильтре с гопкалитом 6 окись углерода окисляют до углекислого газа, который задерживают в фильтре с химическим поглотителем 7. Длительная и надежная работа фильтра с гопкалитом 6 при нормальной температуре обеспечивается тем, что газ поступает в этот фильтр глубоко осушенным и очищенным от масла. После фильтра 7 газ очищают от механических примесей в фильтре 8 и через клапан поддержания давления 9 и невозвратный клапан 10 подают к потребителю или в запасные емкости. После насыщения поглотителя в адсорбере переключают адсорберы.

В результате начинает функционировать подготовленный для работы адсорбер, а orpaoiтанный — устанавливают на регенерацию.

Система регенерации на чертеже не показана, так как восстановление адсорбента может производиться различными известными способами.

Предмет изобретения

1. Устройство для осушки и очистки сжатого газа, используемого для дыхания, от вред1р пых примесей, в том числе и от окиси углерода, содержащее отдельные фильтры, заполпсliïûe наполнителями, отличающеесятем, что, с целью повышения качества очистки газа, обеспечения непрерывной продолжительной рабо15 ты, экономичного использования применяемых паполнителей и проведения процесса очистки газа без дополнительного нагрева, фильтры с наполнителями установлены в последовательности: фильтр с активированным углем, 20 фильтр с гопкалитом, фильтр с химическим поглотителем, фильтр для очистки от механических примесей, причем перед фильтром с активированным углем установлены водомаслоотделитель и периодически переключающие25 ся адсорберы, заполненные твердым пористым поглотителем, например силикагелем.

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения требуемой влажности сжатого газа, на магистрали подачи его к поЗо требителю установлен увлажнитель с автоматическим регулировàHèåì влажности.
