Реферат

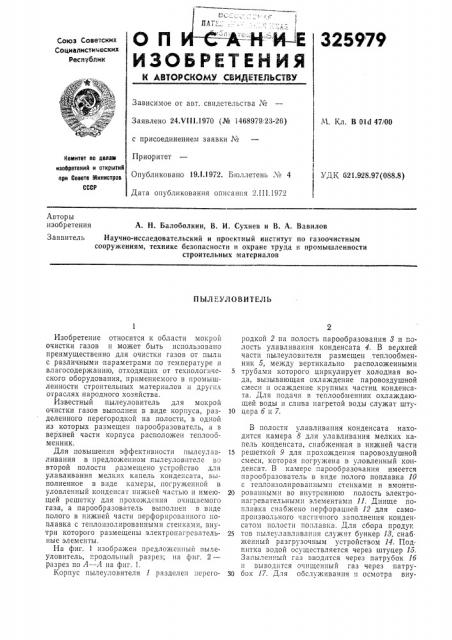

О П

ИЗОБРЕТЕН ИЯ

3259 79

Союз Советских

Социалисти еских

Республик

Зависимое от авт. свидетельства М

Заявлено 24Х11!.1970 (Ло 1468979,23-20) с присоединением заявки ¹

Приоритет

Опубликовано 19Л.1972. Бюллетень ¹ 4

Дата опубликования описания 2.111.1972

И. Кл. В Old 47/00

Комитет оо делам изооретений и открытий ори Совете Миниотрое

СССР

УДК 621.928.97(088.8) Авторы изобретения

Заявитель

А. Н. Балоболкин, В. И. Сухнев и В. А. Вавилов

Иаучно-исследовательский и проектный институт по газоочистным сооружениям, технике безопасности и охране труда в промышленности строительных материалов

ПЫЛ ЕУЛОВИТЕЛЬ

Изобретение относится к области мокрой очистки газов и может быть использовано преимущественно для очистки газов от пыли с различными параметрами по температуре и влагосодержанию, отходящих от технологического оборудования, применяемого в промышленности строительных материалов и других отраслях народного хозяйства.

Известный пылеуловитель для мокрой очистки газов выполнен в виде корпуса, разделенного перегородкой на полости, в одной из которых размещен парообразователь, а в верхней части корпуса расположен теплообменник.

Для повышения эффективности пылеулавливания в предложенном пылеуловителе во второй полости размещено устройство для улавливания мелких капель конденсата, выполненное в виде камеры, погруженной в уловленный конденсат нижней частью и имеющей решетку для прохождения очпщаемого газа, а парообразователь выполнен в виде полого в нижней части перфорированного IIoплавка с теплоизолированными стенками, внутри которого размещены электронагревательные элементы.

На фиг. 1 изображен предложеп ый пылеуловитель, продольный разрез; на фиг. 2— разрез по А — А на фиг. 1.

Корпус пылеуловителя 1 разделен Icðeãородкой 2 на полость парообразования 3 и полость улавливания конденсата 4. B верхней части пылеуловителя размещен теплообменник б, между вертикально расположенными

5 трубами которого циркулирует холодная вода, вызывающая охлаждение паровоздушной смеси и осаждение крупных частиц конденсата. Для подачи в теплообменник охлаждающей воды и слEIBà нагретой воды служат IUT) 10 цера 6 и 7.

В полости улавливания конденсата находится камера 8 для улавливания мелких капель конденсата, снаоженная в нижней части

15 решеткой 9 для прохождения паровоздушной смеси, которая погружена в уловленный конденсат. В камере парообразования имеется парообразователь в виде полого поплавка 10 с теплоизолированными стенками и вмонти20 рованными во внутреннюю полость электронагревательными элементами Il. Днище поплавка снабжено перфорацией 12 для самопроизвольного частичного заполнения конденсатом полости поплавка. Для сбора продук

25 тов пылеулавливанпя служит бункер 13, снаб женный разгрузочным устройством 14. Подпитка водой осуществляется через штуцер 15.

Запыленный газ вводится через патрубок 1б

Ei выводится очищенный газ через патру30 бок 17. Для обслуживания и осмотра вну325979 тренней части пылеуловителя предусмотрена съемная крышка 18.

Пылеуловитель работает следующим образом.

Запыленный газ через патрубок 16 поступает в камеру 3, где он увлажняется паром, получаемым с помощью парообразователя.

В камере 3 происходит ча стичное выпадение из воздушного потока крупных частиц пыли.

Испаряющийся объем воды пополняется через донные отверстия поплавка. Интенсивность испарения в зависимости от влажности поступающего на очистку газа регулируется количеством затрачиваемой электроэнергии. Паровоздушная смесь пропускается через вертикально расположенные трубы теплообменника 5, где охлаждается до температуры полного насыщения конденсирующимися водяными парами с образованием капелек тумана, которые, укрупняясь, вместе с пылью осаждаются на стенках труб и стекают в бункер И.

Мелкие, неосевшие капельки конденсата, протягиваются через решетку 9 устройства второй стадии очистки, погруженную в уловленный конденсат. При прохождении газа и конденсата через решетку образуется подвижный слой пены, улавливающий мелкие капли тумана с пылью. Очищенный газ выходит через патрубок 17. Продукты пылеулавливания скапливаются в бункере 18 и по мере необходимости удаляются через разгрузочное устройство 14. Вода до необходимого объема пополняется через штуцер 15.

Предмет изобретения

10 Пылеуловитель, включающий корпус, разделенный перегородкой на две сообщающиеся между собой в нижней части полости, причем в первой по ходу газа размещен парообразователь; и расположенный в верхней части

15 корпуса теплообменник для улавливания крупных капель конденсата, отличающийся тем, что, с целью увеличения степени очистки газа, во второй полости размещено устройство для улавливания мелких капель конденса20 та, выполненное в виде камеры, погруженной в уловленный конденсат нижней частью и имеющей решетку для прохождения очищаемого газа, а парообразователь выполнен в виде полого в нижней части перфорированно25 го поплавка с теплоизолированными стенка ми, внутри которого размещены электронагревательные элементы.

325979

Фиг 1
