Реферат



б) 4) ) (/л - 1-.

1. г

Класс 21с, 2 1 . !з1 /

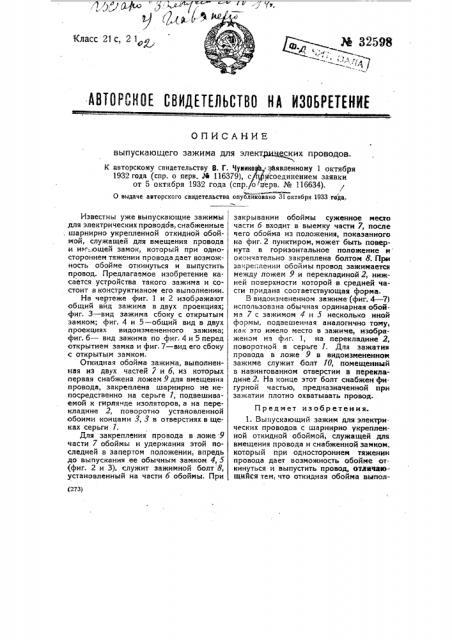

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗО6РЕТЕНИЕ

ОПИСАНИЕ выпускающего зажима для электры.щких проводов.

К авторскому свидетельству В. Г. Чуиико,.заявленному 1 октября

1932 года (спр. о нерв. J4 116379), с исоединением заявки от 5 октября 1932 года (спр. î riepe. № 116634).. »9

0 выдаче авторского свидетельства опублйковано 31 октября 1933 гада. (273) !

Известны уже выпускающие зажимы, для электрических проводов, снабженные, шарнирно укрепленной откидной обоймой, служащей для вмещения провода и и г=ющей замок, который при одностороннем тяжении провода дает возможность обойме откинуться и выпустить провод. Предлагаемое изобретение касается устройства такого зажима и состоит в конструктивном его выполнении.

На чертеже фиг. 1 и 2 изображают общий вйд зажима в двух проекциях; фиг. 3 — вид зажима сбоку с открытым замком; фиг. 4 и 5 — общий вид в двух проекциях видоизмененного зажима; фиг. б — вид зажима по фиг. 4 и 5 перед открытием замка и фиг. 7 — вид его сбоку с открытым замком.

Откидная обойма зажима, выполненная из двух частей 7 и 6, из которых первая снабжена ложем 9 для вмещения провода, закреплена шарнирно не непосредственно на серьге 1, подвешиваемой к гирлянде изоляторов, а на перекладине 2, поворотно устайовленной обоими концами 3, 3 в отверстиях в щеках серьги 1.

Для закрепления провода в ложе.9 части 7 обоймы и удержания этой последней в запертом положении, впредь до выпускания ее обычным замком 4, 5 (фиг. 2 и 3), служит зажимной болт 8, установленный на части 6 обоймы. При закрывании обоймы суженное хепо части 6 входит в выемку части 7, после чего обойма из положения, показанного на фиг. 2 пунктиром, может быть повернута в горизонтальное положение и окончательно закреплена болтом 8. При закреплении обоймы провод зажимается между ложем 9 и перекладиной 2, нижней поверхности которой в средней части придана соответствующая форма.

В видоизмененном зажиме (фиг. 4 — 7) использована обычная ординарная обоИма 7 с зажимом 4 и 5 несколько иной формы, подвешенная аналогично тому, как это имело место в зажиме, изображеном на фиг. 1, на перекладине 2, поворотной в серьге 1. Для зажатия провода в ложе 9 в видоизмененном зажиме служит болт 10, помещенный в навингованном отверстии в перекладине 2. На конце этот болт снабжен фигурной частью, предназначенной при зажатии плотно охватывать провод.

Предмет изобретения

1. Выпускающий зажим для электрических проводов с шарнирно укрепленной откидной обоймой, служащей для вмещения провода и снабженной замком, который при одностороннем тяженик провода дает возможность обойме откинуться и выпустить провод, отличающийся тем, что откидная обойма выполг

I

1 ! ф п 5 фиг.

Редактор А. В. Малсвсккй.

Ленпромяечатьсоюз. Тип. „Печ. Труд". Зак. № 1160 †10 нена из двух частей 6 н 7, шарнирно укрепленных на перекладине 2, поворотно установленной обоими концами 3, 3 в отверстиях в щеках серьги 1, подвешиваемой к гирлянде изоляторов, из каковых частей часть 6 снабжена зажимным болтом, входящим в выемку в части

7 и служащим для зажатия провода между ложем 9 и перекладиной 2.

2. Видоизменение зажима по и. 1, отличающееся тем, что в случае использования обычной ординарной обоймы 7 для зажатия провода служит болт 10, помещенный в навинтованном отверстии в перекладине 2 и снабженный на конце фигурной частью соответствующей формы.
