Реферат



32á050

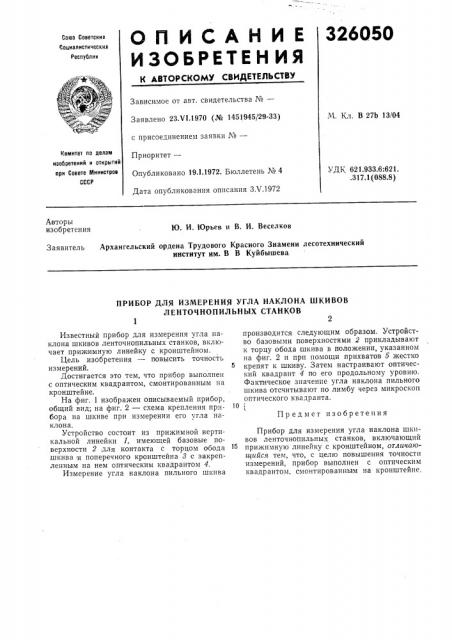

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Сокиалистилескик

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 23.VI.1970 (№ 1451945/29-33) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 19.1.1972. Бюллетень ¹ 4

Дата опубликования описания ЗХ.1972

М. Кл. В 27b 13/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

Ъ Д11 621.933.6:621. .317.1 (088.8) Авторы изобретения

Ю. И. Юрьев и В. И. Веселков

Заявитель Архангельский ордена Трудового Красного Знамени лесотехнический институт им. В В Куйбышева

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ УГЛА НАКЛОНА ШКИВОВ

ЛЕНТОЧНОПИЛЬНЫХ СТАНКОВ

Предмет изобретения

Известный прибор для измерения угла наклона шкивов ленточнопильных станков, включает прижимную линейку с кронштейном.

Цель изобретения — повысить точность измерений.

Достигается это тем, что прибор выполнен с оптическим квадрантом, смонтированным на кронштейне.

На фиг. 1 изображен описываемый прибор, общий вид; на фиг. 2 — схема крепления прибора на шкиве при измерении его угла наклона.

Устройство состоит из прижимной вертикальной линейки 1, имеющей базовые поверхности 2 для контакта с торцом обода шкива и поперечного кронштейна 8 с закрепленным на нем оптическим квадрантом 4.

Измерение угла наклона пильного шкива производится следующим образом. Устройство базовыми поверхностями 2 прикладывают к торцу обода шкива в положении, указанном на фиг. 2 и при помощи прихватов 5 жестко крепят к шкиву. Затем настраивают оптический квадрант 4 по его продольному уровню.

Фактическое значение угла наклона пильного шкива отсчитывают по лимбу через микроскоп оптического квадранта.

Прибор для измерения угла наклона шкивов ленточнопильных станков, включающий прижимную линейку с кронштейном, отличаюи1ийся тем, что, с целю повышения точности измерений, прибор выполнен с оптическим квадрантом, смонтированным на кронштейне, 326050

Фиг,. 1

Составитель В. Распопова

Техред Л. Богданова

Редактор Г, Кузьмина

Корректор А. Васильева

Тип, Харьк. фил. пред, «Патент» Заказ 42/230 Изд, № 85 Тирах< 448 Подписное

LIHNI4IIN Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5
