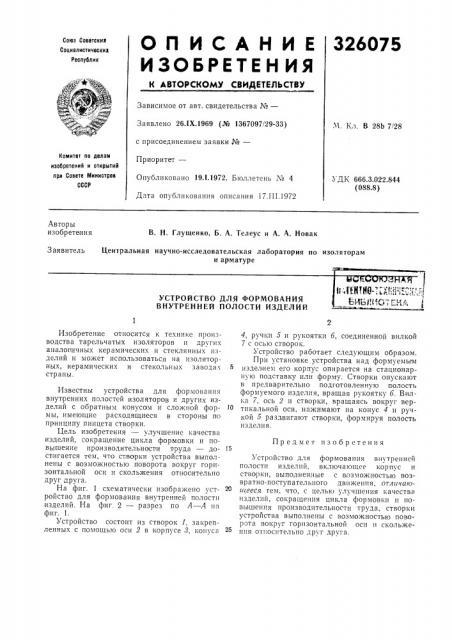

О П И С А Н И Е 326075

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советски»

Социалистически»

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 26.1Х.1969 (№ 1367097/29-33) .Ч, 1 л. В 28Ь 7!28 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет—

Опубликовано 19.1.1972. Бюллетень М 4

Дата опубликования описания 17.III.1972

УДК 666.3.022.844 (088.8) Авторы изобретения

В. H. Глущенко, Б. А. Телеус и А. А. Новак

Центральная научно-исследовательская лаборатория по изоляторам и арматуре

Заявитель

УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ

ВНУТРЕННЕЙ ПОЛОСТИ ИЗДЕЛИЙ

Предмет изобретения

Изобретение относится к технике производства тарельчатых изоляторов и других аналопичных керамических и стеклянных изделий и может использоваться на изоляторных, керамических и стекольных заводах страны.

Известны устройства для формования внутренних полостей изоляторов и других изделий с обратным конусом и сложной формы, имеющие расходящиеся в стороны по принципу пинцета створки.

Цель изобретения — улучшение качества изделий, сокращение цикла формовки и повышение производительности труда — достигается тем, что створки устройства выполнены с возможностью поворота вокруг горизонтальной оси и скольжения относительно друг друга.

На фиг. 1 схематически изображено устройство для формования внутренней полости изделий. На фиг. 2 — разрез по А — Л на фиг. 1.

Устройство состоит из створок I., закрепленных с помощью оси 2 в корпусе т, конуса

4, ручки 5 и рукоятки б, соединеннои вилкой

7 с осью створок.

Устройство работает следующим образом.

При установке устройства над формуемьгм изделием его корпус опирается на стационарную подставку или форму. Створки опускают в предварительно подготовленную полость формуемого изделия, вращая рукоятку б. Вилка 7, ось 2 и створки, вращаясь вокруг вертикальной оси, нажимают на конус 4 и ручкой 5 раздвигают створки, формируя полость изделия.

Устройство для формованпя внутренней полости изделий, включающее корпус и створки, выполненные с возможностью возвратно-поступательного движения, отличаюиееся гем, что, с целью улучшения качества изделий, сокращения ц икла формовки н повышения производительности труда, створки устройства выполнены с возможностью поворота вокруг горизонтальной оси и скольжения oT;:îñèòåëüío друг друга.

326075 йиг 2
