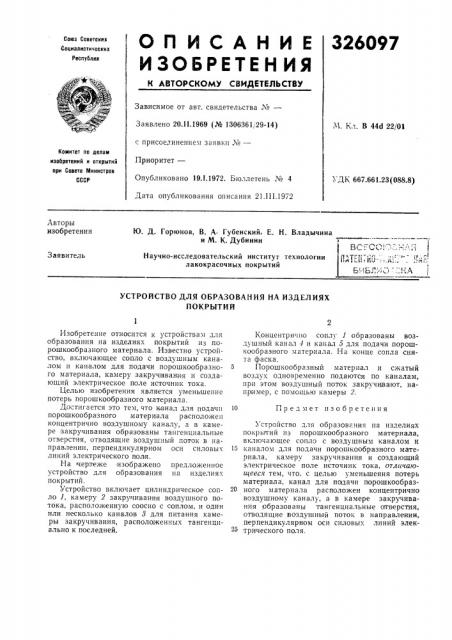

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

326097

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 20.11.1969 (¹ 1306361, 29-14) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 19.I.1972. Бюллетень ¹ 4

Дата опубликования описания 21.III.1972

М. Кл. В 44d 22/01

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

УДК 667.661.23(088.8) Авторы изобретения

Ю. Д. Горюнов, В. А Губенский, Е. H. Владычина и М. К. Дубинин

Заявитель

Научно-исследовательский институт технологии лакокрасочных покрытий

УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ НА ИЗДЕЛИЯХ

ПОКРЫТИЙ

Изобретение относится к устройствам для образования на изделиях покрытий из порошкообразного материала. Известно устройство, включающее сопло с воздушным каналом и каналом для подачи порошкообразного материала, камеру закручивания и создающий электрическое поле источник тока.

Целью изобретения является уменьшение потерь порошкообразного материала.

Достигается это тем, что канал для подачи порошкообразного материала расположен копцентрично воздушному каналу, а в камере закручивания образованы тангенциальные отверстия, отводящие воздушный поток в направлении, перпендикулярном оси силовых линий электрического поля.

На чертеже изображено предложенное устройство для образования на изделиях покрытий.

Устройство включает цилиндрическое сопло 1, камеру 2 закручивания воздушного потока, расположенную соосно с соплом, и один или несколько каналов 3 для питания камеры закручивания, располоиенных тангенциально к последней.

Концентрично соплу 1 образованы воздушный канал 4 и канал 5 для подачи порошкообразного материала. На конце сопла снята фаска.

5 Порошкообразный материал и сжатый воздух одновременно подаются по каналам, при этохт воздушный поток закручивают, например, с помощью камеры 2.

10 Предмет изобретения

Устройство для образования на изделиях покрытий из порошкообразного материала, включающее сопло с воздушным каналом и

15 каналом для подачи порошкообразного материала, камеру закручивания и создающий электрическое поле источник тока, отлычатои ееся тем, что. с целью уменьшения потерь материала, канал для подачи порошкообраз20 ного материала расположен концентрично воздушносяу каналу, а в камере закручивания образованы тангенциальные оп верстия, отводящие воздушный поток в направлении, перпендикулярном оси силовых линий электрического поля.

326097

Оп7 источника бысокаге напряжения.Сидоре лижи злек прич скагп павля

Составитель 3. Зеленина

Техред Т. Ускова

Редактор И. Квачадзе

Корректор С. Сатагулова

Тип. Харьк. фил. пред. «Патент»

Заказ 47/272 Изд. М 82 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
