Реферат



326I24

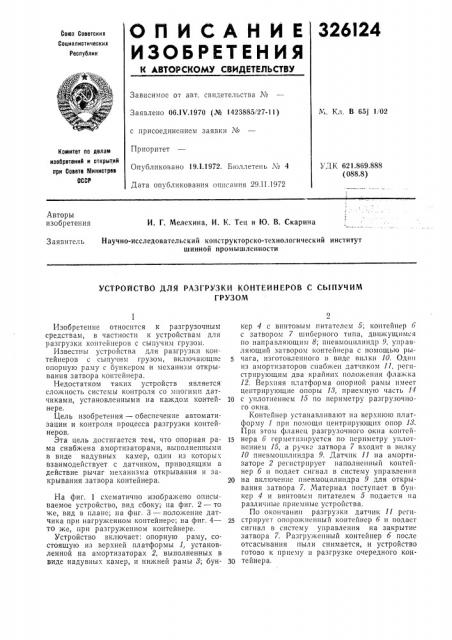

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Х. Кл. В 65j 1102

Заявлено OG.IV.1970 (№ 1423885/27-11) с присоединением заявки №

Приоритет

Опубликовано 19.1.1972, Бюллетень ¹ 4

Дата опубликования описания 29.II.1972

Комитет по делам изобретеиий и открытий

llpH Совете Министрвв

ОССР

УДК 621.869.888 (088.8) И. Г. Мелехина, И. K. Тец и Ю. В. Скарпиа

Авторы изобретения

Научно-исследовательский конструкторско-технологический институт шинной промышленности

Заявитель

УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ КОНТЕЙНЕРОВ С СЫПУЧИМ

ГРУЗОМ

Изобретение относится к разгрузочным средствам, в частности к устройствам для разгрузки контейнеров с сыпучим грузом.

Известны устройства для разгрузки контейнеров с сыпучим грузом, включающие опорную раму с бункером и механизм открывания затвора контейнера.

Недостатком таких устройств является сложность системы контроля со многими датчиками, установленными на каждом контейнере.

Цель изобретения — обеспечение автоматизации и контроля процесса разгрузки контейнеров.

Эта цель достигается тем, что опорная рама снабжена амортизаторами, выполненными в виде надувных камер, один из которых взаимодействует с датчиком, приводящим в действие рычаг механизма открывания и закрывания затвора контейнера.

На фиг. 1 схематично изображено описываемое устройство, вид сбоку; па фиг. 2 — то же, вид в плане; на фиг. 3 — положение датчика при нагруженном контейнере; на фиг. 4— то же, при разгруженном контейнере.

Устройство включает: опорную раму, состоящую из верхней платформы 1, установленной на амортизаторах 2, выполненных в виде надувных камер, и нижней рамы 8; бун2 кер 4 с винтовым питателем 5; контейнер 6 с затвором 7 шибсрного типа, движущимся по направляющим 8; пневмоцилиндр 9, управляющий затвором контейнера с помощью рычага, изготовленного в виде вилки 10. Один из амортизаторов снабжен датчиком 11, регистрирующим два крайних положения флажка

12, Верхняя платформа опорной рамы имеет центрирующие опоры 18, приемную часть 14

10 с уплотнением 15 по периметру разгрузочного окна.

Контейнер устанавливают на верхнюю платформу 1 при помощи центрирующих опор И.

Прн этом фланец разгрузочного окна контей15 нера 6 герметпзпруется по периметру уплотнением 15, а ручка затвора 7 входит в вилку

10 пневмоцплиндра 9. Датчик 11 на амортизаторе 2 регистрирует наполненный контейнер 6 и подает сигнал в систему управления

20 на включение пневмоцилиндра 9 для открывания затвора 7. Материал поступает в бункер 4 и винтовым питателем 5 подается на различные приемные устройства.

По окончании разгрузки датчик 11 реги2б стрирует опорожненный контейнер 6 и подает сигнал в систему управления на закрытие затвора 7. Разгруженный контейнер 6 после отсасывания пыли снимается, и устройство готово к приему и разгрузке очередного конЗ0 тейнера.

326124

Предмет изобретения

Устройство для разгрузки контейнеров с сыпучим грузом, включающее опорную раму с бункером и механизм открывания затвора контейнера, отличающееся тем, что, с целью автоматизации и контроля процесса разгрузки, опорная рама снабжена амортизаторами, выполненными в виде надувных камер, один из которых взаимодействует с датчиком, приводящим в действие рычаг механизма открывания и закрывания затвора контейнера,
