Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат

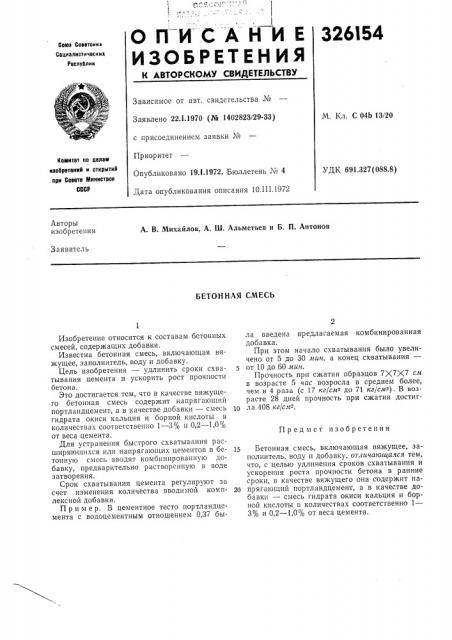

ОПИСАНИЕ

ИЗОЬРЕТ ЕНИЯ

326154

Солта Советских

Социалистических

ВЕСПуопиК

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 22Л.1970 (№ 1402823/29-33) с присоединением заявки Х

Приоритет

Опубликовано 19.1.1972. Бюллетень № 4

Дата опубликования описания 10.III.1972

М. Кл. С 04b 13/20

Комитет па лелем иаобрвтвний и открытий, при Соевтв Министров

СССВ

УДК 691.327(088.8) Авторы изобретения

А. В. Михайлов, А. Ш. Альметьев и Б. П. Антонов

Заявитель

БЕТОННАЯ СМЕСЬ

Изобретение относится к составам бетонных смесей, содержащих добавки.

Известна бетонная смесь, включающая вяжущее, заполнитель, воду и добавку.

Цель изобретения — удлинить сроки схватывания цемента и ускорить рост прочности бетона.

Это достигается тем, что в качестве вяжущего бетонная смесь содержит напрягающий портландцемент, а в качестве добавки — смесь 10 гидрата окиси кальция и борной кислоты в количествах соответственно 1 — 3% и 0,2 — 1,0% от веса цемента.

Для устранения быстрого схватывания pacIIIHpHIoLIIèõñÿ или напрягающих цементов в бе- -j5 тонную смесь вводят комбинированную добавку, предварительно растворенную в воде затворения.

Срок схватывания цемента регулируют за счет изменения количества вводимой комп- 20 лексной добавки.

Пример. В цементное тесто портландцемента с водоцементным отношением 0,37 была введена предлагаемая комбинированная добавка.

При этом начало cxBBTblBBHHH было увеличено от 5 до 30 лтин, а конец схватывания— от 10 до 60 мин.

Прочность при сжатии образцов 7)(7)(7 см в возрасте 5 час возросла в среднем более, чем в 4 раза (с 17 кг/слтР до 71 кг/см2). В возрасте 28 дней прочность при сжатии достигла 408 к%м-.

Предмет изобретения

Бетонная смесь, включающая вяжущее, заполнитель, воду и добавку, отличающаяся тем, что, с целью удлинения сроков схватывания и ускорения роста прочности бетона в ранние сроки, в качестве вяжущего она содержит напрягающий портландцемент, а в качестве добавки — смесь гидрата окиси кальция и борной кислоты в количествах соответственно 1—

3% и 0,2 — 1,0% от веса цемента.
