Реферат



Класс 21сР, 19

АВТОРСНО

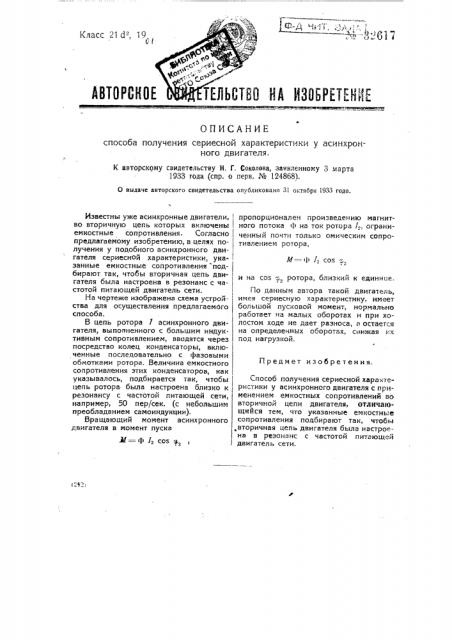

ОПИСАНИЕ способа получения сериесной характеристики у асинхронного двигателя.

К авторскому свидетельству Н. Г. Соколова, заявленному 3 марта

1933 года (спр. о перв. № 124868).

0 выдаче авторского свидетельства опубликовано 31 октября 1933 года.

Предмет изобретения.

Ф I2 cos < 2

Известны уже асинхронные двигатели, во вторичную цепь которых включены емкостные сопротивления. Согласно предлагаемому изобретению, в целях по- I лучения у подобного асинхронного дви- гателя сериесной характеристики, указанные емкостные сопротивления подбирают так, чтобы вторичная цепь двигателя была настроена в резонанс с чаI стотой питающей двигатель сети.

На чертеже изображена схема устройства для осуществления предлагаемого способа.

В цепь ротора 7 асинхронного двигателя, выпопненного с большим индукTHsHhIN сопротивлением, вводятся через посредство колец конденсаторы, включенные последовательно с фазовыми обмотками ротора. Величина емкостного сопротивления этих конденсаторов, как указывалось, подбирается так, чтобы цепь ротора была настроена близко к резонансу с частотой питающей сети, например, 50 пер/сек. (с небольшим преобладанием самоиндукции).

Вращающий момент асинхронного двигателя в момент пуска пропорционален произведению магнитного потока <1) на ток ротора 1я, ограниченный почти только омическим сопротивлением ротора, и на <:os, ротора, близкий к единице

По данным автора такой двигатель, имея сериесную характеристику, имеет большой пусковой момент, нормально работает на малых оборотах и при холостом ходе не дает разноса, а остается на определенных оборотах, снижая их под нагрузкой.

Способ получения сериесной характеристики у асинхронного двигателя с применением емкостных сопротивлений во вторичной цепи двигателя, Отличающийся тем, что указанные емкостные сопротивления подбирают так, чтобы .вторичная цепь двигателя была настроена в резонанс с частотой питающей двигатель сети.

l

Б авторскоиу свидетельству Н. 1 . Соколова М 32617

Редактор А. B. Малевский
