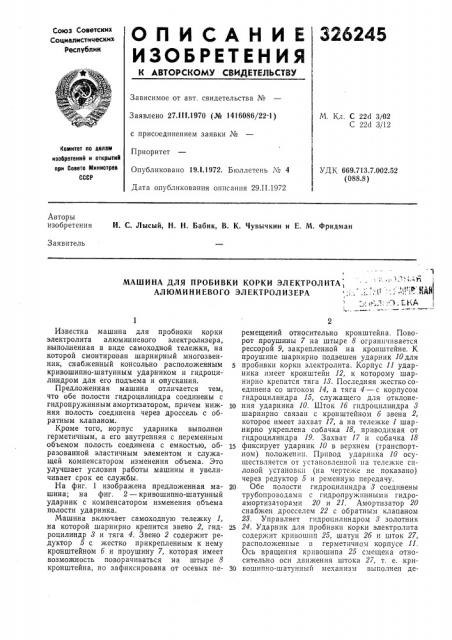

О П И С А Н И Е 326245

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27 111.1970 (№ 1416086/22-1) с присоединением заявки №

Приоритет

Опубликовано 19.1.1972. Бюллетень ¹ 4

Дата опубликования описания 29.II.1972

М. Кл. С 22d 3/02

С 22с1 3/12

Комитет оо делам изобретений и открытий ори Совете Миниотрвв ссср

УДК 669.713.7.002.52 (088.8) Авторы изобретения

И. С. Лысый, Н. Н. Бабик, В. К. Чувычкии и E. М. Фридман

Заявитель

МАШИНА ДЛЯ ПРОБИВКИ КОРКИ ЭЛЕКТРОЛИТА, АЛЮМИНИЕВОГО ЭЛЕКТРОЛИЗЕРА ;.... ;(1:.:,," .ИМ . К.1: ". .1; Ы(А

Известна машина для проби вки корки электролита алюминиевого электролизера, выполненная в виде самоходной тележки, на которой смонтирован шарнирный многозвенник, снабженный консольно расположенным кривошипно-шатунным ударником и гидроцилиндром для его подъема и опускания.

Предложенная машина отличается тем, что обе полости гидроцилиндра соединены с гидропружинным амортизатором, причем нижняя полость соединена через дроссель с обратным клапаном.

Кроме того, корпус ударника выполнен герметичным, а его внутренняя с переменным объемом полость соединена с емкостью, образованной эластичным элементом и служащей компенсатором изменения объема. Это улучшает условия работы машины и увеличивает срок ее службы.

На фиг. 1 изображена предложенная машина; на фиг. 2 — кривошипно-шатунный ударник с компенсатором изменения объема полости ударника.

Машина включает самоходную тележку 1, на которой шарнирно крепится звено 2, гидроцилиндр 8 и тяга 4. Звено 2 содержит редуктор 5 с жестко прикрепленным к нему кронштейном б и проушину 7, которая имеет возможность поворачиваться на штыре 8 кронштейна, но зафиксирована от осевых перемещений относительно кронштейна. Поворот проушины 7 на штыре 8 ограничивается рессорой 9, закрепленной на кронштейне. К проушине шарнирно подвешен ударник 10 для пробивки корки электролита. Корпус 11 ударника имеет кронштейн 12, к которому шарнирно крепится тяга 18. Последняя жесткосоединена со штоком 14, а тяга 4 — с корпусом гидроцилиндра 15, служащего для отклоне10 ния ударника 10. Шток 1б гидроцилиндра 8 шарнирно связан с кронштейном б звена 2, которое имеет захват 17, а на тележке 1 шарнирно укреплена собачка 18, приводимая от гидроцилиндра 19. Захват 17 и собачка 18

15 фиксирует ударник 10 в верхнем (транспортном) положении. Привод ударника 10 осуществляется от установленной на тележке силовой установки (на чертеже не показано) через редуктор 5 и ременную передачу.

20 Обе полости гидроцилпндра 8 соединены трубопроводами с гидропружинными гидроамортизаторами 20 и 21. Амортизатор 20 снабжен дросселем 22 с обратным клапаном

28. Управляет гидроцилиндром 8 золотник

25 24. Ударник для пробивки корки электролита содержит кривошип 25, шатун 2б и шток 27, расположенные в герметичном корпусе 11.

Ось вращения кривошипа 25 смещена относительно оси движения штока 27, т. е. криЗО вошипно-шатунньш механизм выполнен де326245 заксиальным. Шток 27 оканчивается сменной пикой 28, и к нему неподвижно крепится кожух 29, охватывающий снаружи корпус 11 и имеющий уплотнение 80, Кожух 29 закрывает подвижные части штока 27 о1 попадания на них электролита. Шток 27 полый.

Полость 81 между кожухом 29, штоком 27 и корпусом 11 сообщается отверстиями 82 с внутренней полостью 88 штока и, следовательно, с внутренней полостью 84 корпуса 11 ударника, В свою очередь полость 34 связана трубопроводом 85 с емкостью 86, образованной эластичным элементом 87 (например-, резиновой камерой) и служащей компенсатором изменения объема. При движении штока 27 обьем полостей 84 и 31 изменяется и это изменение компенсируется за счет изменения объема элемента 37. Емкость Зб устанавливается на тележке l.

Машина работает следующим образом.

В транспортном положен ии шток гидроцилиндра 8 выдвинут, ударник 10 для пробивки корки электролита поднят в верхнее положение и зафиксирован при помощи захвата 17 и собачки 18. Для установки ударника в рабочее положение включают гидроцили ндр 19; выводят собачку 18 из зацепления с захватом

17, а затем подают масло в штоковую полость гидроцилиндра 8, опуская ударник 10 и располагая пику 28 над коркой электролита 38.

Гидроцилиндром 15 отклоняют ударник 10, устанавливая его B нужном положении. Затем включают привод ударника, который разрушает корку электролита при перемещении машины вдоль продольной стороны электролизера. При этом шток 27 совершает возвратно-поступательное движение и пика 28 пробивает корку электролита. При ходе штока 27 вверх объем полости 84 корпуса 11 и полости 31 уменьшаеться, воздух в этих полостях сжимается и вытесняется в емкость Зб, наполняя эластичный элемент 87. При ходе штока 27 вниз воздух из емкости 86 возвращается в полости 84 и 81. Динамические усилия при ударах пики 28 о корку 88 действуют вверх по оси ударника 10 и стремятся выдвинуть шток 16 гидроцилиндра 8.

Поскольку при пробивке корки золотник 24 находится в положении, когда обе полости гидроцили ндра изолированы от бака и насоса (см. фиг. 1), то масло из штоковой полости, давление в которой возрастает, вытеснится в гидроамортизатор 21 и сожмет его пружину.

В то же время в поршневую полость, в которой давление падает, поступает масло из гидроамортизатора 20 через клапан 28. Энергия

1о удара гасится в амортизаторе 21. После этого ударник 10 плавно возвращается в исходное положение, поскольку на поршень гидроцилиндра 8 действует как собственный вес ударника, так и давление масла, нагнетаемого пружиной гидроамортизатора 21 в штоковую полость гидроцилиндра 8. При этом из поршневой полости масло поступает в гидроамортизатор через дроссель 22, обеспечивающий ограничение скорости опускания ударни20 ка 10. При прохождении пики 28 в корку 88 электролита и одновременном перемещении тележки 1 ударник 10 вместе с проушиной 7 поворачивается относительно штыря 8. Этот поворот смягчается и ограничивается рессо25 рой 9.

Предмет изобретения

1. Маши на для пробивки корки электроли30 та алюминиевого электролизера, включающая шарнирный многозвенник, устанавленный на самоходной тележке и снабженный консольно расположенным кривошипно-шатунным ударником и гидроцилиндром для его

35 подъема и опускания, отличающийся тем, что, с целью улучшения условий работы машины и увеличения срока ее службы, обе полости гидроцилиндра соединены с пружинным гидроамортизатором, причем, нижняя полость со40 единена через дроссель с обратным клапаном.

2. Машина по п. 1, отличающаяся тем, что корпус ударника выполнен герметичным, а его внутренняя с переменным объемом по45 лость соединена с емкостью, образованной эластичным элементом и служащей компенсатором изменения объема.
