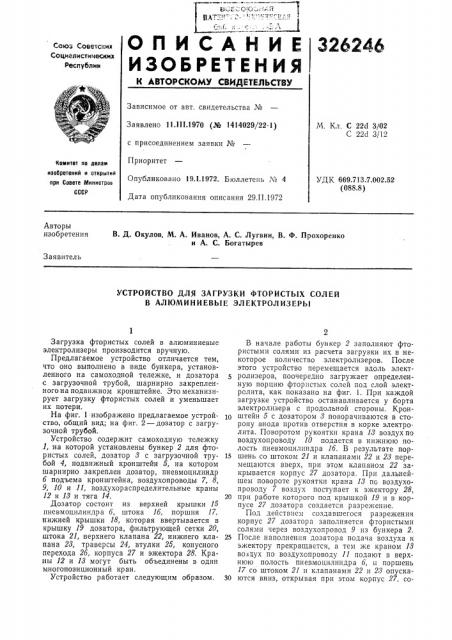

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсгтил

Социеттистических

Республии

Зависимое от авт. свидетельства №

Заявлено 11.111.1970 (№ 1414029/22-1) с присоединением заявки №

М, Кл, С 22d 3/02

С 22d 3/12

Приоритет

Комитет по делам иаобретеиий и открытий при Совете Мииистрое

СССР

Опубликовано 19Л.1972. Бюллетень ¹ 4

Дата опубликования описания 29.П.1972

УДК 669.713.-7.002.52 (088.8) Авторы изобретения

В. Д. Окулов, М. А. Иванов, А. С. Лугвин, В. Ф. Прохоренко и А. С. Богатырев

Заявитель

УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ ФТОРИСТЫХ СОЛЕЙ

В АЛЮМИНИЕВЪ|Е ЭЛЕКТРОЛИЗЕРЫ

Загрузка фтористых солей в алюминиевые электролизеры производится вручную.

Предлагаемое устройство отличается тем, что оно выполнено в виде бункера, установленного на самоходной тележке, и дозатора с загрузочной трубой, шарнирно закрепленногона подвижном кронштейне. Это механизирует загрузку фтористых солей и уменьшает их потери.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — дозатор с загрузочной трубой.

Устройство содержит самоходную тележку

1, на которой установлены бункер 2 для фтористых солей, дозатор 3 с загрузочной трубой 4, подвижный кронштейн 5, на котором шарнирно закреплен дозатор, пневмоцилиндр б подъема кронштейна, воздухопроводы 7, 8, 9, 10 и 11, воздухораспределительные краны

12 и 18 и тяга 14.

Дозатор состоит из верхней крышки 15 пневмоцилиндра б, штока lб, поршня 17, нижней крышки 18, которая ввертывается в крышку 19 дозатора, фильтрующей сетки 20, штока 21, верхнего клапана 22, нижнего клапана 28, траверсы 24, втулки 25, конусного перехода 2б, корпуса 27 и эжектора 28. Краны 12 и И могут быть объединены в один многопозиционный кран.

Устройство работает следующим образом.

В начале работы бункер 2 заполняют фтористыми солями из расчета загрузки их в некоторое количество электролизеров. После этого устройство перемещается вдоль электролизеров, поочередно загружает определенную порцию фтористых солей под слой электролита, как показано на фиг. 1. При каждой загрузке устройство останавливается у борта электролизера с продольной стороны. Кронштейн 5 с доватором 8 поворачиваются в сторону анода против отверстия в корке электролита. Поворотом рукоятки крана И воздух по воздухопроводу 10 подается в нижнюю полость пневмоцилиндра lб. В результате пор15 шень со штоком 21 и клапанами 22 и 23 перемещаются вверх, при этом клапаном 22 закрывается корпус 27 дозатора. При дальнейшем повороте рукоятки крана 13 пс воздухопроводу 7 воздух поступает к эжектору 28, 20 при работе которого под крышкой 19 и в корпусе 27 дозатора создается разрежение.

Под действием создавшегося разрежения корпус 27 дозатора заполняется фтористыми солями через воздухопровод 9 из бункера 2.

25 После наполнения дозатора подача воздуха к эжектору прекращается, а тем же краном 13 воздух по воздухопроводу 11 подают в верхнюю полость пневмоцилиндра б, и поршень

17 со штоком 21 и клапанами 22 и 28 опуска30 ются вниз, открывая при этом корпус 27, со326246

3 общая его полость с конусным переходом 2б, а клапан 28 перекрывает его отверстие. Фтористые соли пересыпаются из корпуса дозатора в переход 2б.

Поворотом рукоятки крана 12 воздух из сети идет в верхнюю полость пневмоцилиндра

29. При этом подвижный кронштейн 5 опускается вниз и загрузочная труба 4 дозатора проходит через отверстие в корке электролита, погружаясь в него под анод. В это время пневмоцилиндром при помощи крана 18 клапаны 22 и 28 поднимаются вверх и фтористые соли из конусного перехода просыпаются в трубу 4. При закрытом корпусе 27 дозатора воздух из сети через кран 18 подается через нижний штуцер корпуса 27 в переход 2б, выталкивая порцию фтористых солей под слой электролита. Затем воздух из сети подают в нижнюю полость пневмоцили ндра 29, кронштейн 5 с дозатором 8 извлекаются из электролизера, поворачиваются на 90 и устройство переезжает к другому электролизеру.

Цикл работы повторяется.

Предмет изобретения

l0 Устройство для загрузки фтористых солей в алюминиевые электролизеры, от гичающееся тем, что, с целью механизации загрузки и уменьшения потерь фтористых солей, оно выполнено в виде бункера, установленного на

lS самоходной тележке, и пневматического дозатора с загрузочной трубой, шарнирно закрепленного на подвижном кронштейне.
