Реферат

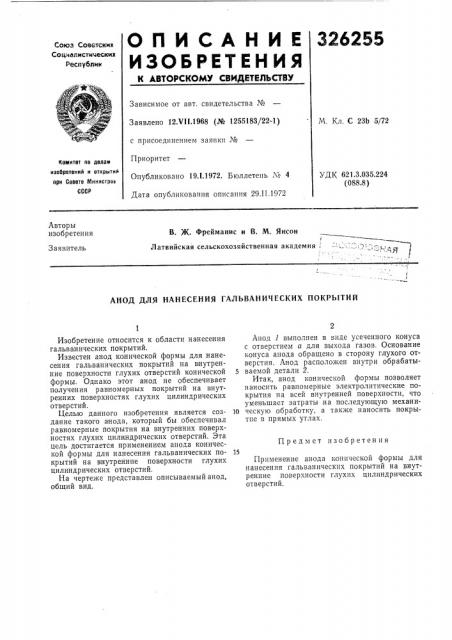

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сощиалистииеских

Реслублин

Зависимое от авт, свидетельства №

Заявлено 12.VI1.1968 (№ 1255183/22-1) с присоединением заявки №

Приоритет

Опубликовано 19Л.1972. Бюллетень ¹ 4

Дата опубликования описания 29.II.1972

М. Кл. С 23b 5/72

Комитет по делам изо0ретений и открытий ори Совете Министров

СССР

УДК 621.3.035.224 (088.8) Авторы изобретения

В. Ж. Фрейманис и В. М. Янсон

Латвийская сельскохозяйственная академия

Заявитель

АНОД ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ

Предмет изобретения

Изобретение относится к области нанесения гальванических покрытий.

Известен анод конической формы для нанесения гальванических покрытий на внутренние поверхности глухих отверстий конической формы. Однако этот анод не обеспечивает получения равномерных покрытий на внутренних поверхностях глухих цилиндрических отверстий.

Целью данного изобретения является создание такого анода, который бы обеспечивал равномерные покрытия на внутренних поверхностях глухих цилиндрических отверстий. Эта цель достигается применением анода конической формы для нанесения гальванических покрытий на внутренние поверхности глухих цилиндрических отверстий.

На чертеже представлен описываемый анод, общий вид.

Анод 1 выполнен в виде усеченного конуса с отверстием а для выхода газов. Основание конуса анода обращено в сторону глухого отверстия. Анод расположен внутри обрабаты5 ваемой детали 2.

Итак, анод конической формы позволяет наносить равномерные электролитические покрытия на всей внутренней поверхности, что уменьшаст затраты на последующую механиlo ческую обработку, а также наносить покрытие в прямых углах.

Применение анода конической формы для нанесения гальванических покрытий на внутренние поверхности глухих цилиндрических отверстий.

326255

Составитель И. Резник

Техред Л. Богданова

Корректор T. Китаева

Редактор Л. Жаворонкова

Типография, пр. Сапунова, 2

3; каз 525!10 Изд. № 70 Тираж 448 Подписное

ЦНИИПИ Комитета Ilo дслагп изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
