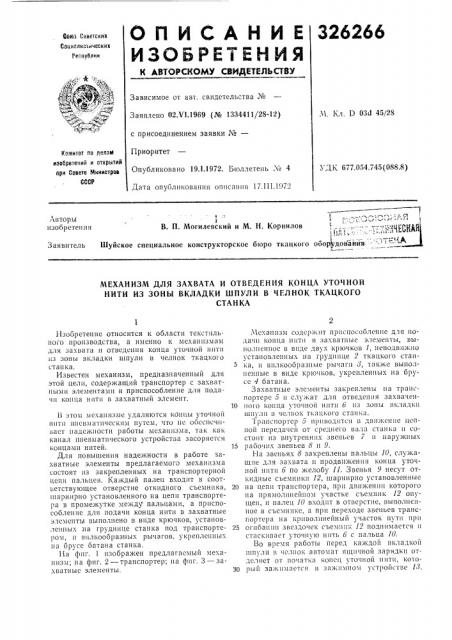

О П И С А Н И Е 326266

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сои(о Сооетених

Сониолистичеоних

Гео((уб((ин

Зависимое от авт. свидетельства №

М, Кл. D 030 45/28

Заявлено 02.VI.1969 (№ 1334411/28-12) с присоединением заявки ¹â€”

Приоритет

Опубликовано 19.1.1972. Бюллетень ¹ 4

Дата опубликования описания 17.111.1972

Комитет по (Ie(iai((изобретений и отнр((тий при Совете Министров

СССР

i ДЬ, 6с 7.054.с45(088.8) Авторы изобретения

В. П. Могилевский и М. Н. Корнилов обор дован(пт.

Заявитель Шуйское специальное конструкторское бюро ткацкого

МЕХАНИЗМ ДЛЯ ЗАХВАТА И ОТВЕДЕНИЯ КОНЦА УТОЧНОЙ

НИТИ ИЗ ЗОНЫ ВКЛАДКИ ШПУЛИ В ЧЕЛНОК ТКАЦКОГО

СТАНКА

Изобретение относится к области текстильного производства, а именно к механизмам для 33xl53T3 и Отвсденит(конца уточной HIIT(1 из зоны вкладки шпули в челнок ткацкoi 0 станка.

Известен механизм, предназначенный для этой цели, содержащий транспортер с захватными элементами и приспособление для подачи конца нити в захватный элемент.

В этом механизме удаляются концы уточной

llllTli 1и(свмапгичсским путем, ITo нс обеспечив<(с(надежности p360Tbl мехаиизх(3, та(как канал пневматического устройства засоряется концами нитей.

Для повышения надежности в работе захватные элементы предлагаемого механизма состоят из закрепленных на транспортерной цепи пальцев. Каждый палец входит в соответствующее отверстие откидного съемника, шарнирно установленного иа цепи транспортера в промежутке ме?кду пальцами, а приспособление для подачи конца нити в захватные элементы выполнено в виде крючков, устаиов(el(i(I(a па груднице станка под транспортером, и вилкообразных рычагов, укрепленных иа брусе батана станка.

Иа фиг. 1 изображен предлагаемый механизм; на фиг. 2 — транспортер; иа фиг. 3 — захватныс элементы.

Механизм содср кит приспособление для подачи конца нити в захватныс элементы, выиолиеииос в виде двух крючков 1, неподвижно установленных иа груднице 2 ткацкого станка, и вилкообразиые ры аги 8, также выполненные в виде крючков, укрепленных на брусе 4 батана.

Захватные э(ca(e(ITII закреплены иа транспортере 5 и служат для отьедеиия захвачеи10 ного конца уточиой нити 6 из зоны вкладки шиу.ш 11 челнок ткацкого стыикы.

1 р((испортср 5 приводится в движение цепной передачей от среднего выла станка и состоит из внутренних звеньев 7 и наружных

15 раоо (I(x звеньев 8 и 9.

На звеньях 8 закреплены пальцы 10, служащие для захвата и продви?кения конца уточной нити 6 по желобу 11. Звенья 9 несут откидные сьемники 12, шарнирно установленные

20 на цепи транспортера, при движении которого на прямолинейном участке съсмиик 12 опущен, и палец 10 входит в отверстие, выполненное в съсмнике, а при переходе звеньев транс,гортера на кривол(шейный участок пути при

25 01((03(IIII(звездочек съе и(и 12 поднимается и стаскивасг уточиую нить 6 с пальца 10.

БО Время работы перед ка?кдои (IK;13 l,F01! шпули в челнок автомат ящичной зарядки отДЕЛ(IЕТ OT iIO !3ТК3 KOIIOII, УТОЧИОй НИТИ, КОТО30 рый зажимается в 33?кимиох() (. Tpolleтве 18, 326266

После вкладки шпули следует бой. -1елнок с початком из правой челночной коробки пробрасывается в левую коробку на чертеже не показаны) .

Уточная нить б с зажатым концом llpll заднем положении батаиа попадает в зону действия вилкообразных рычагов 8, закреплсппых на батане.

При подходе батана в переднее положение уточная нить с рычага 8 перекидываются иа крючки 1 приспособления для подачи конца нити в захватные элементы (см. фиг. 3). В это время конец нити освобождается из зажимного устройства 18 и вытаскивается пальцами10 движущегося транспортера 5.

После того как другой конец уточной нити б обрезан шпаруточными ножницами 14, конец уточной нити снимается с транспортера 5 съемниками 12, которые в момент перехода звеньев цепи транспортера на участок криволинейного пути у звездочки поднимаются (см. фиг. 2). Снятые концы нити направляются в нитесборник.

Предмет изобретения

5 Механизм для захвата и отведения конца уточпой нити из зоны вкладки шпули в челнок ткацкого станка, содержащий транспортер с захват ыми элементами и приспособление для подачи конца нптп в захватный элемент, отли10 чиюи ийся тем, что, с целью повышения надежности работы механизма, захватные элементы состоят из закрепленных на транспортерной цепи пальцев, каждый из которых входит в соответствующее отверстие откидчого съемника, 15 шарнирно установленного на цепи транспортера в промежутке между пальцами, а приспособление для подачи конца нити в захватные элементы выполнено в виде крючков, установленных иа груднице станка под транспорте20 ром, и вилкообразпых рычагов, укрепленных па брусе батапа станка.

1 сриа 3

Составитель Н. Ф. Тннде

Текред Т. Ускова

Корректор Т. Мироновы

Редактор В. Смирягина

Типографии, нр. Сапунова, 2

Заказ 634/10 Изд. № 264 Тираж 44S Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
