Реферат



326272

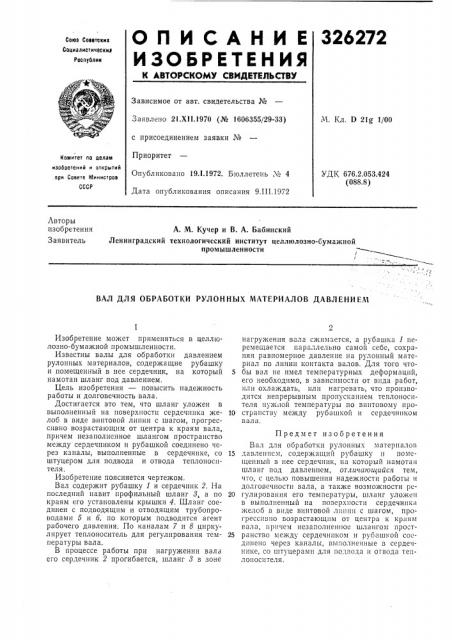

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сотов Советскиз

Социалистическигг

Республик

Зависимое от авт. свидетельства ачое

Заявлено 21.Х11.1970 (№ 1606355/29-33) с присоединением заявки М

Приоритет

Опубликовано 19.1.1972. Бюллетень М 4

Дата опубликования описания 9.III.1972

М. Кл. D 21g 1/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 676.2.053.424 (088.8) Авторы изобретения

Заявитель

А. М. Кучер и В. А. Бабинский

Ленинградский технологический институт целлюлозно-бумажной промышленности

ВАЛ ДЛЯ ОБРАБОТКИ РУЛОННЫХ МАТЕРИАЛОВ ДАВЛЕНИЕМ

Изобретение может применяться в целлюлозно-бумажной промышленности.

Известны валы для обработки давлением рулонных материалов, содержащие рубашку и помещенный в нее сердечник, на который намотан шланг под давлением.

Цель изобретения — повысить надежность работы и долговечность вала.

Достигается это тем, что шланг уложен в выполненный на поверхности сердечшгка желоб в виде винтовой линии с шагом, прогрессивно возрастающим от центра к краям вала, причем незаполненное шлангом пространство между сердечником и рубашкой соединено через каналы, выполненные в сердечнике, со штуцером для подвода и отвода теплоносителя.

Изобретение поясняется чертежом.

Вал содержит рубашку 1 и сердечник 2. На последний навит профильный шланг 8, а по краям его установлены крышки 4. Шлаггг соединен с подводящим и отводящим трубопроводами б и б, по которым подводится агент рабочего давления. По каналам 7 и 8 циркулирует теплоноситель для регулирования температуры вала.

В процессе работы при нагружении вала его сердечник 2 прогибается, шланг 8 в зоне нагружения вала сжимается, а рубашка 1 перемещается параллельно самон себе, сохраняя равномерное давление на рулонный материал по линии контакта валов. Для того что5 бы вал не имел температурных деформаций, его необходимо, в зависимости от вида работ, или охлаждать, или нагревать, что производится непрерывным пропускагшем теплоносителя нужной температуры по винтовому про10 странству между рубашкой и сердечником вала.

Предмет изобретения

Вал для обработки рулонных материалов

15 давлением, содержащий рубашку и помещенньш в нее сердечник, на который намотан шланг под давлением, от,гачагогггийся тем, что, с целью повышения надежности работы и долговечности вала, а также возможности ре20 гулирования его температуры, шланг уложен в выполненный на поверхности сердечника желоб в виде винтовой лшпщ с шагом, прогрессивно возрастающим от центра к краям вала, причем незаполненное шлангом прост25 ранство между сердечником и рубашкой соединено через каналы, выполненные в сердечнике, со штуцерами для подвода и отвода теплоносителя.

326272

Редактор Г. Кузьмина

Корректор 3. Тарасова

Заказ 529/1 Изд. ¹ 106 Тираж 448 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7Ê-85, Раушская паб., д. 4, 5

Типография, пр. Сапунова, 2

Составитель Ю. Кляпин

Тскрсд 3. Таранеико

)
