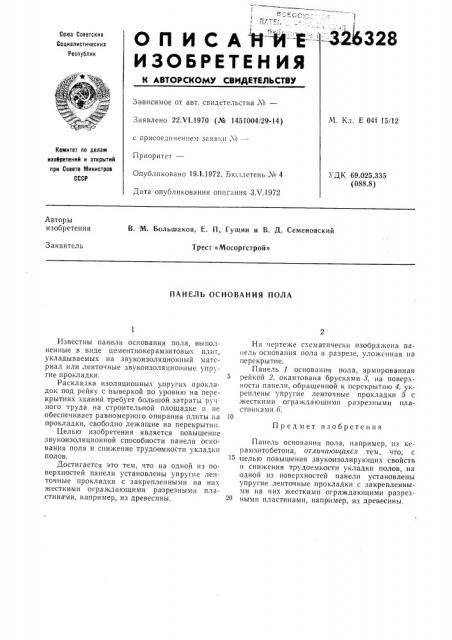

Реферат



ОП ИСАЙЯМ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

М. Кл. Е 04f 15/12

Заявлено 22.V1.1970 (№ 1451004/29-14) с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет—

Опубликовано 19.1.1972. Бюллетень № 4

Дата опубликования описания ЗХ.1972

УДК 69.025.335 (088.8) Авторы изобретения

В. М. Большаков, Е. П, Гущин и В. Д, Семеновский

Трест «Мосоргстрой»

Заявитель

ПАНЕЛЬ ОСНОВАНИЯ ПОЛА

На чертеже схематически изображена панель основания пола в разрезе, уложенная на перекрытие.

Панель 1 основания пола, армированная рейкой 2, окантована брусками 8, на поверхности панели, обращенной к перекрытию 4, укреплены упругие ленточные прокладки 5 с жесткими ограждаюгцими разрезными пластинками 6.

Панель основания пола, например, из керамзитобетона, отличающаяся тем, что, с

15 целью повышения звукоизолирующих свойств и снижения трудоемкости укладки полов, на одной из поверхностей панели установлены упругие ленточные прокладки с закрепленныхти на них жесткими ограждающими разрезньгми пластинами, например, из древесины.

Известны панели основания пола, выполненные в виде цементнокерамзитовых плит, укладываемых на звукоизоляционный материал или ленточные звукоизоляционные упругие прокладки.

Раскладка изоляционных упругих прокладок под рейку с выверкой по уровню на перекрытиях зданий требует большой затраты ручного труда на строительной площадке и не обеспечивает равномерного опирания плиты на прокладки, свободно лежащи е на перекрытии.

Целью изобретения является повышение звукоизоляционной способности панели основания пола и снижение трудоемкости укладки полов.

Достигается это тем, что на одной из поверхностей панели установлены упругие ленточные прокладки с закрепленными на них жесткими ограждающими разрезным|и пластинами, например, из древесины.

Предмет изобретения

Редактор И. Квачадзе

Состави гель Г. Дыскин

Текред Е. Борисова

Корректор А. Васильева

Заказ 421230 Изд. № 85 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, л(-35, Раушская наб., д. 4/5

Тип. Харьк, фил. пред. «Патент»
