Реферат

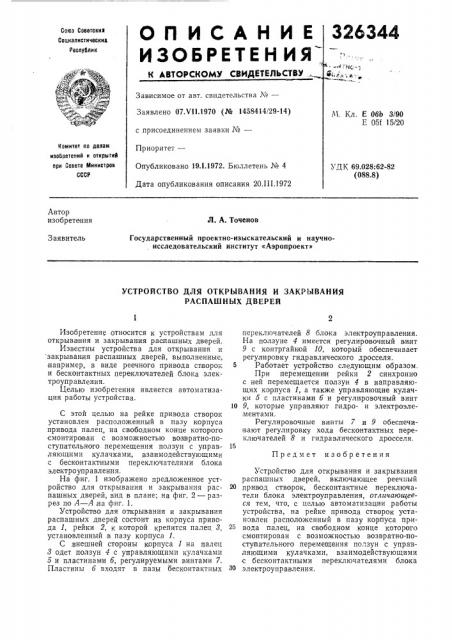

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

Союз Советския

Социалистичвския

Республик к ьвтоескомю свидипльствю, Зависимое от авт. свидетельства ¹â€”

Заявлено О?Л 11.1970 (№ 1458414/29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 19Л.1972. Бюллетень № 4

Дата опубликования описания 20.I I I.1972

М. Кл. Е 06Ь 3/90

Е 051 15/20

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

УДК 69.028:62-82 (088.8) Автор изобретения

Л. А. Точенов

Государственный проектно-изыскательский и научноисследовательский институт <Аэропроект»

Заявитель

УСТРОЙСТВО ДЛЯ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ

РАСПАШНЫХ ДВЕРЕЙ

Изобретение относится к устройствам для открывания и закрывания раслашных дверей.

Известны устройства для открывания и закрывания распашных дверей, выполненные, например, в виде реечного привода створок и бесконтактных переключателей блока электроуправления.

Целью изобретения является автоматизация работы устройства.

С этой целью на рейке привода створок установлен расположенный в пазу корпуса привода палец, на свободном конце которого смонтирован с возможностью возвратно-поступательного перемещения ползун с управляющими кулачками, взаимодействующими с бесконтактными переключателями блока электроуправления.

На фиг. 1 изображено предложенное устройство для открывания и закрывания распашных дверей, вид в плане; на фиг. 2 — разрез по А — А иа фиг. 1.

Устройство для открывания и закрывания распашных дверей состоит из корпуса привода 1, рейки 2, к которой крепится палец 8, установленный в пазу корпуса 1.

С,внешней стороны корпуса 1 на палец

8 одет ползун 4 с управляющими кулачками

5 и пластинами б, регулируемыми винтами 7.

Пластины б входят в пазы бесконтактных переключателей 8 блока электроуправления.

На ползуне 4 имеется регулировочный винт

9 с контргайкой 10, который обеспечивает регулировку гидравлического дросселя.

6 Работает устройство следующим образом.

При перемещении рейки 2 синхронно с ней перемещается ползун 4 в направляющих корпуса 1, а также управляющие кулачки 5 с пластинам и б и регулировочный винт

10 9, которые управляют гидро- и электроэлементами.

Регулировочные винты 7 и 9 обеспечи вают регулировку хода бесконтактных переключателей 8 и гидравлического дросселя.

Предмет изобретения

Устройство для открывания и закрывания распашных дверей, включающее реечный

2О привод створок, бесконтактные переключатели блока электроуправления, отличающееся тем, что, с целью автоматизации работы устройства, на рейке привода створок установлен расположенный в пазу корпуса привода палец, на свободном конце которого смонтирован с возможностью возвратно-поступательного перемещения ползун с управляющими кулачками, взаимодействующими с бесконтактными переключателями блока

ЗО электроуправления.

326344

Фиг, 1
