Реферат



Класс 21g, 29;

l 21 f, 40

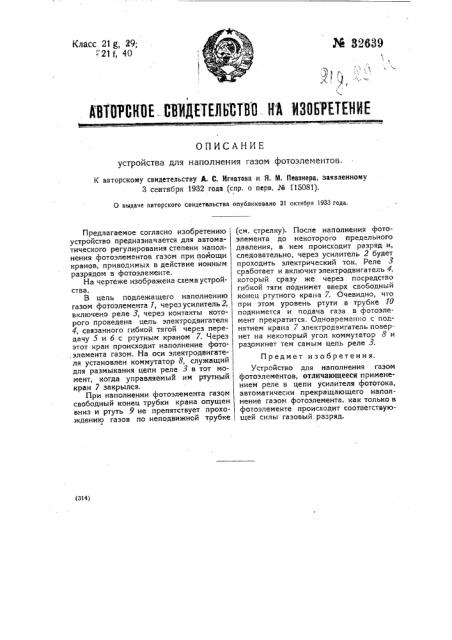

АВТВРСНПЕ. йИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для наполнения газом фотоэлементов.

К авторскому свидетельству А. С. Игнатова и Я. М. Певзнера, заявленному

3 сентября 1932 года (спр. о перв. Ж 115081).

0 выдаче авторского свидетельства опубликовано 31 октября 1933 года (з14>

Предлагаемое согласно изобретению устройство предназначается для автоматического регулирования степени наполнения фотоэлементов газом при помощи кранов, приводимых в действие ионным разрядом в фотоэлементе.

На чертеже изображена схема устройства.

В цепь подлежащего наполнению газом фотоэлемента 1, через усилитель 2, включено реле 3, через контакты которого проведена цепь электродвигателя

4, связанного гибкой тягой через передачу 5 и 6 с ртутным краном 7. Через этот кран происходит наполнение фото,элемента газом. На оси электродвигателя установлен коммутатор 8, служащий для размыкания цепи реле 3 в тот момент, когда управляемый им ртутный кран 7 закрылся.

При наполнении фотоэлемента газом свободный конец трубки крана опущен вниз и ртуть 9 не препятствует прохождению газов по неподвижной тпубке (см. стрелку)- После наполнения фотоэлемента до некоторого предельного давления, в нем происходит разряд и, следовательно, через усилитель 2 будет проходить электрический ток. Реле 3 сработает и включит электродвигатель 4, который. сразу же через посредство гибкой тяги поднимет вверх свободный конец ртутного крана 7. Очевидно, что при этом уровень ртути в трубке 70 поднимется и подача газа в фотоэлемент прекратится. Одновременно с поднятием крана 7 электродвигатель повернет на некоторый угол коммутатор 8 и разомкнет тем самым цепь реле 3.

Предмет изобретения.

Устройство для наполнения газом фотоэлементов, отличающееся применением реле в цепи усилителя фототока, автоматически прекращающего наполнение газом фотоэлемента, как только в фотоэлементе происходит соответствующей силы газовый разряд.

Б авторскому свидетельству А. С. Игнатова и Я. M. Певзнера М 32639

Редактор А. В. МалеескиГс
