Рулонный материал для защите поверхности трубопровода от механических овреждений
Патент 326406
Авторы
Классы МПК
Рулонный материал для защите поверхности трубопровода от механических овреждений
Иллюстрации
Реферат

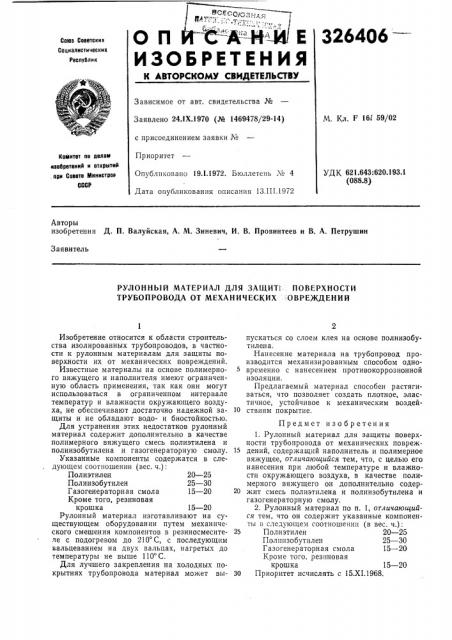

326406
О П
Сова Советских
Социалистических
Реслублик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 24 1Х.1970 (№ 1469478/29-14) с присоединением заявки №
Приоритет
Опубликовано 19.1.1972. Бюллетень ¹ 4
Дата опубликования описания 13.III.1972
М. Кл. F 161 59/02
Комитет оо делам иаобретений и открытие, ори Сосете Министров
СССР
УДК 621.643:620.193.1 (088.8) Авторы изобретения Д. П. Валуйская, А. М. Зиневич, И. В. Провинтеев и В. А. Петрушин
Заявитель
РУЛОННЫИ МАТЕРИАЛ ДЛЯ ЗАЩИТ1- ПОВЕРХНОСТИ
ТРУБОПРОВОДА ОТ МЕХАНИЧЕСКИХ ОВРЕ)КДЕНИЙ
Изобретение относится к области строительства изолированных трубопроводов, в частности к рулонным материалам для защиты поверхности их от механических повреждений.
Известные материалы на основе полимерного вяжущего и наполнителя имеют ограниченную область применения, так как они могут использоваться в ограниченном интервале температур и влажности окружающего воздуха, не обеспечивают достаточно надежной защиты и не обладают водо- и биостойкостью.
Для устранения этих недостатков рулонный материал содержит дополнительно в качестве полимерного вяжущего смесь полиэтилена и полиизобутилена и газогенераторную смолу.
Указанные компоненты содержатся в следующем соотношении (вес. ч.):
Полиэтилен 20 — 25
Полиизобутилен 25 — 30
Газогенераторная смола 15 — 20
Кроме того, резиновая крошка 15 — 20
Рулонный материал изготавливают на существующем оборудовании путем механического смешения компонентов в резиносмесителе с подогревом до 210 С, с последующим вальцеванием на двух зальцах, нагретых до температуры не выше 110 С.
Для лучшего закрепления на холодных покрытиях трубопровода материал может выпускаться со слоем клея на основе полиизобутилена.
Нанесение материала на трубопровод производится механизированным способом одновременно с нанесением противокоррозионной изоляции.
Предлагаемый материал способен растягиваться, что позволяет создать плотное, эластичное, устойчивое к механическим воздей10 ствиям покрытие.
Предмет и з о б р етен ия
1. Рулонный материал для защиты поверхности трубопровода от механических повреж1 дений, содержащий наполнитель и полимерное вяжущее, отличающийся тем, что, с целью его нанесения при любой температуре и влажности окружающего воздуха, в качестве полимерного вяжущего он дополнительно содер О жит смесь полиэтилена и полиизобутилена и газогенераторную смолу.
2. Рулонный материал по п. I, отличающийся тем, что он содержит указанные компоненты в следующем соотношении (в вес. ч.):
25 Полиэтилен 20 — 25
Полпизобутилен 25 — 30
Газогенераторная смола 15 — 20
Кроме того, резиновая крошка 15 — 20
30 Приоритет исчислять с 15.XI.1968.
